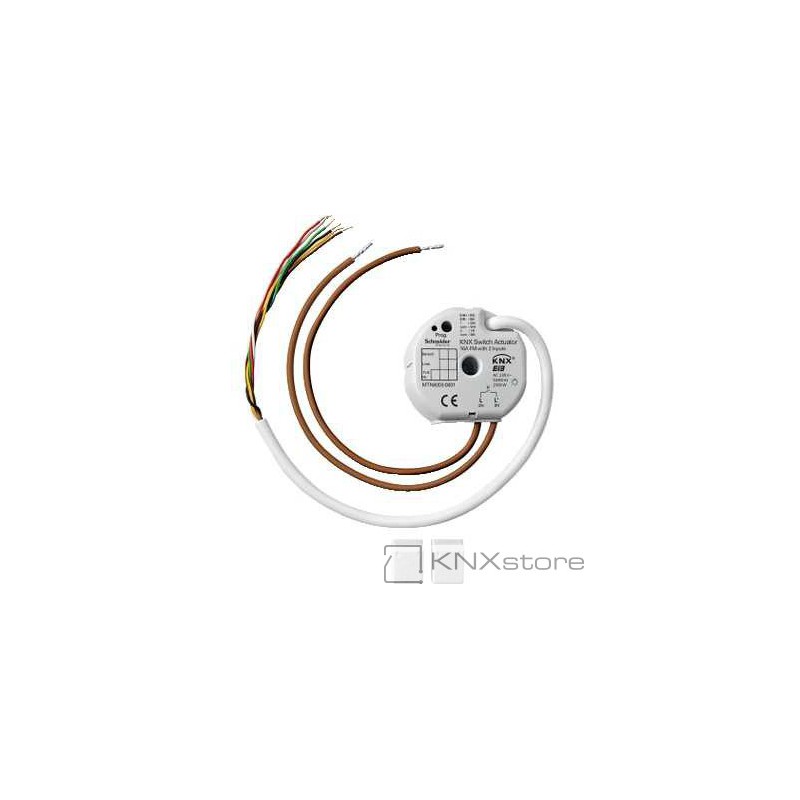

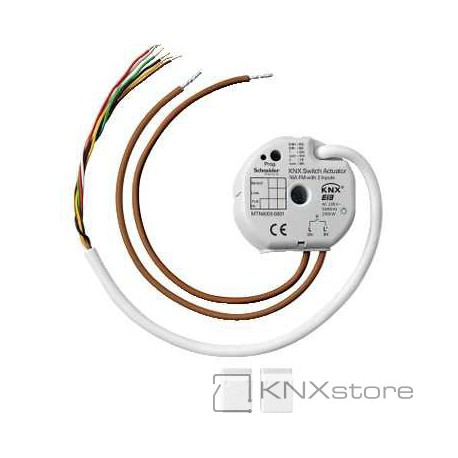

Schneider Electric KNX spínací akční člen pro zap. mon., 16 A, s 2 BI

Spínací akční člen s jedním výstupem a dvěma vstupy pro zapuštěnou montáž do instalační
krabice velikosti 60 mm nebo do stropní zásuvky s hákem. Ke dvěma vstupům lze připojit
beznapěťové kontakty.
První vstup je přednastaven k ovládání akčního členu již z výroby a umožňuje tak jeho
okamžitý provoz bez předchozí parametrizace v ETS.
Připojení k 230 V pomocí cca 20 cm dlouhého lankového kabelu. Vstupy a KNX sběrnice jsou
připojeny pomocí cca 30 cm dlouhého 6žilového kabelu. Připojovací kabel ke vstupům lze
prodloužit až na 5 m.

Funkce softwaru KNX:

Funkce spínacího akčního členu:
Provoz jako rozpínací nebo spínací kontakt. Výběr předvolené pozice pro případ výpadku/
obnovení sběrnicového napětí. Zpoždění při zapnutí a/nebo při vypnutí. Funkce časového
spínače. Spínání. Zpětná informace o stavu. Logické operace. Blokovací funkce nebo prioritní
řízení. Objekt zpětné informace o stavu lze invertovat.

Funkce binárního vstupu:
Lze volně přiřadit funkci spínání, stmívání, ovládání žaluzií nebo vysílání hodnoty. Zamykací
objekt. Nastavitelné chování při obnovení sběrnicového napětí.
Spínání: Dva spínací objekty na každý vstup. Příkaz na náběžné/sestupné hraně impulsu
(zap, vyp, přepnutí, žádná reakce).
Stmívání: Provoz jako samostatné tlačítko nebo dvě tlačítka v páru. Čas pro rozlišení mezi
stmíváním a spínáním a doba mezi hodnotami kroku stmívání. Opakování telegramu a vyslání
stop telegramu.
Žaluzie: Příkaz na náběžné hraně impulsu (nic, nahoru, dolu, přepnutí). Způsob provozu (krok
- pohyb - krok nebo pohyb - krok). Čas pro rozlišení mezi krátkým a dlouhým stiskem. Čas pro
nastavení lamel.

Vysílání hodnoty a rozšířená scéna: hrana impulsu (tlačítko jako spínací kontakt, tlačítko jako
rozpínací kontakt, spínač) a hodnota na hraně impulsu. Nastavení hodnoty pomocí dlouhého
stisku tlačítka pro funkci vysílání hodnoty. Modul rozšířené scény s funkcí pamatování.
