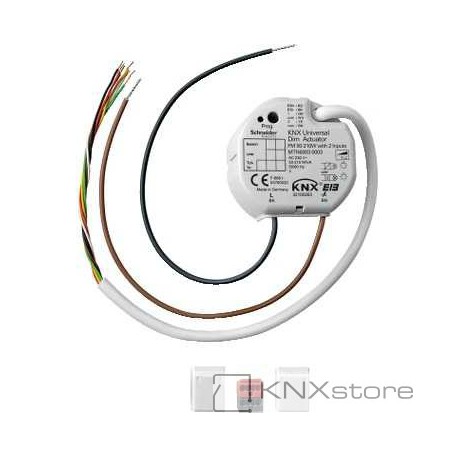

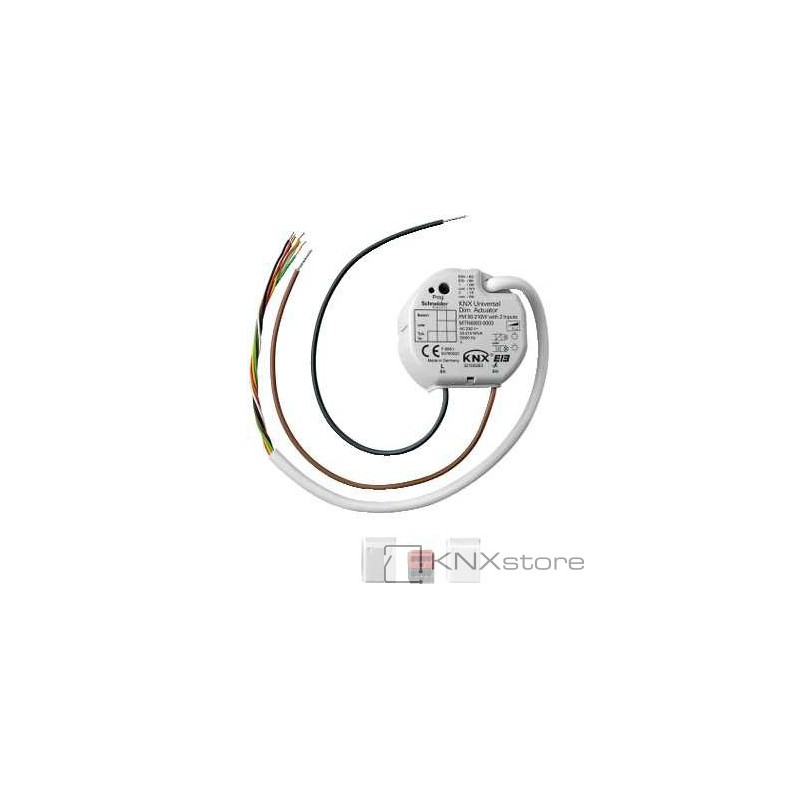

Schneider Electric KNX univerzální stmívací akční člen pro zap. mon., 50-210W, s 2 BI

Univerzální stmívací akční člen s jedním výstupem a dvěma vstupy pro zapuštěnou montáž
do instalační krabice velikosti 60 mm. Ke dvěma vstupům lze připojit beznapěťové kontakty.
Vstupy jsou přednastaveny k ovládání akčního členu již z výroby a umožňují tak jeho okamžitý
provoz bez předchozí parametrizace v ETS.
Připojení k 230 V pomocí cca 20 cm dlouhého lankového kabelu. Vstupy a KNX sběrnice jsou
připojeny pomocí cca 30 cm dlouhého 6žilového kabelu. Připojovací kabel ke vstupům lze
prodloužit až na 5 m.

Funkce softwaru KNX:

Funkce stmívacího akčního členu:
Spínání a stmívání světel. Zapnutí a způsob stmívání lze přizpůsobit. Zpětná informace o
stavu sepnutí a hodnotě jasu. Omezení nárazového proudu při zapnutí a při vypnutí a časový
stmívač. Plynulé stmívání nebo skoková změna na hodnoty jasu. Zpožděné vypnutí, když není
dosažena hodnota jasu pro vypnutí. Signál zkratu a výpadku zátěže. Scény. Blokování provozu
pomocí objektu s nastavitelnou hodnotou jasu na počátku a na konci blokace. Nastavitelné
chování stmívacího akčního členu po obnovení sběrnicového napětí.

Funkce binárního vstupu:
Lze volně přiřadit funkci spínání, stmívání, ovládání žaluzií nebo vysílání hodnoty. Zamykací
objekt. Nastavitelné chování při obnovení sběrnicového napětí.
Spínání: Dva spínací objekty na každý vstup. Příkaz na náběžné/sestupné hraně impulsu
(zap, vyp, přepnutí, žádná reakce).
Stmívání: Provoz jako samostatné tlačítko nebo dvě tlačítka v páru. Čas pro rozlišení mezi
stmíváním a spínáním a doba mezi hodnotami kroku stmívání. Opakování telegramu a vyslání
stop telegramu.
Žaluzie: Příkaz na náběžné hraně impulsu (nic, nahoru, dolu, přepnutí). Způsob provozu (krok
- pohyb - krok nebo pohyb - krok). Čas pro rozlišení mezi krátkým a dlouhým stiskem. Čas pro
nastavení lamel.

Vysílání hodnoty a rozšířená scéna: hrana impulsu (tlačítko jako spínací kontakt, tlačítko jako
rozpínací kontakt, spínač) a hodnota na hraně impulsu. Nastavení hodnoty pomocí dlouhého
stisku tlačítka pro funkci vysílání hodnoty. Modul rozšířené scény s funkcí pamatování.
