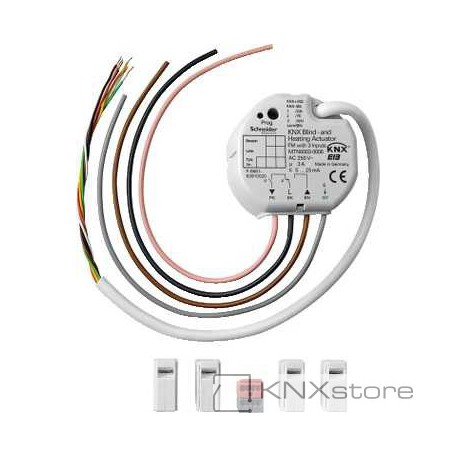

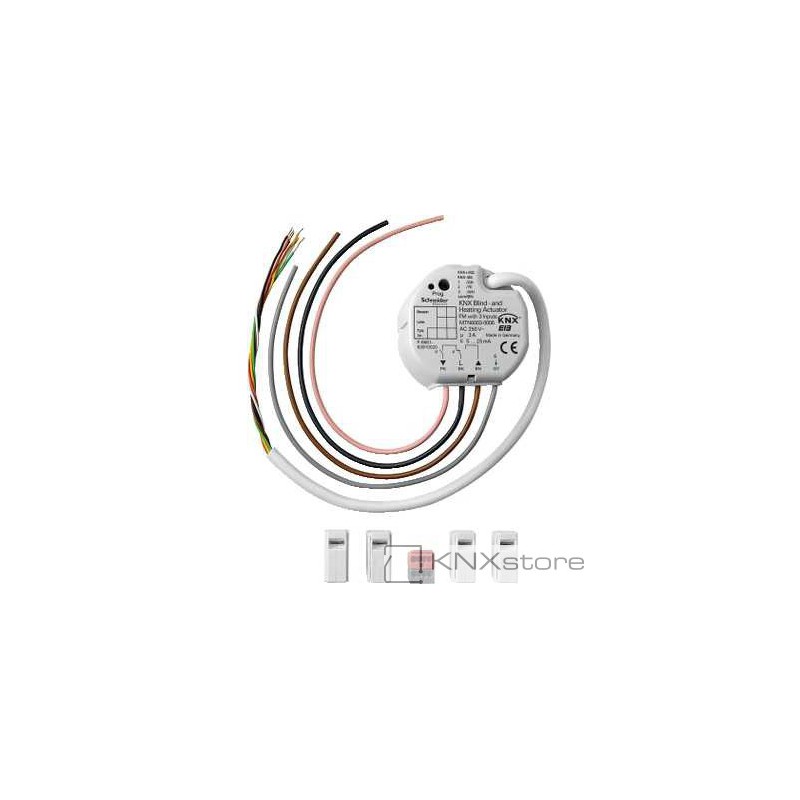

KNX žaluziový a vytápěcí akční člen pro zap. mon., s 3 BI

Žaluziový akční člen s jedním výstupem a akční člen pro vytápění s jedním výstupem a třemi
vstupy pro zapuštěnou montáž do instalační krabice velikosti 60 mm. Ke vstupům lze připojit
beznapěťové kontakty.
Vstupy jsou přednastaveny k ovládání akčního členu již z výroby a umožňují tak jeho okamžitý
provoz bez předchozí parametrizace v ETS.
Připojení k 230 V pomocí cca 20 cm dlouhého lankového kabelu. Vstupy a KNX sběrnice jsou
připojeny pomocí cca 30 cm dlouhého 6žilového kabelu. Připojovací kabel ke vstupům lze
prodloužit až na 5 m.

Funkce softwaru KNX:

Funkce žaluziového akčního členu:
Provozní režim: Žaluzie, rolety, markýzy nebo větrací klapky. Čas pohybu nahoru nebo dolů
s rozšířením pro horní koncový spínač. Zpětná informace o pozici výšky nebo lamel. Aktivní/
pasivní zpětná informace o stavu. Funkce cyklického vysílání zpětné informace o stavu.
Až 5 bezpečnostních funkcí (3 větrné alarmy, 1 dešťový alarm, 1 protizámrzový alarm).
Cyklické sledování. Funkce ochrany před slunečním svitem s pevnými nebo proměnnými
pozicemi stínicí techniky. Řízení zastínění s automatickým režimem topení/chlazení a funkcí
přítomnosti.
Nastavitelné chování při výpadku/obnovení sběrnicového napětí. Zpoždění zpětné informace
o stavu po obnovení sběrnicového napětí. Prioritní funkce. Scény (lze vyvolat až osm
uložených hodnot). Paměťová funkce pro scény.

Akční člen pro vytápění:
Lze ovládat řídicí hodnotou (1 bit nebo 1 byte). Zobrazení stavu (1 bit nebo 1 byte). Ovládání
pohonu ventilu (bez proudu otevřen/zavřen). Lze zvolit letní nebo zimní režim. Cyklické sledování
řídicí hodnoty. Nouzový režim a alarmový signál. Prioritní řízení (vynucené nastavení
pro letní a zimní režim s odlišnými hodnotami). Nastavitelné chování při výpadku/obnovení
sběrnicového napětí. Signál přetížení nebo zkratu. Řízení termoelektrických pohonů ventilu
(spínání nebo pomocí PWM). Funkce pro ochranu ventilů před zatuhnutím.

Funkce binárního vstupu:
Lze volně přiřadit funkci spínání, stmívání, ovládání žaluzií nebo vysílání hodnoty. Zamykací
objekt. Nastavitelné chování při obnovení sběrnicového napětí.
Spínání: Dva spínací objekty na každý vstup. Příkaz na náběžné/sestupné hraně impulsu
(zap, vyp, přepnutí, žádná reakce).
Stmívání: Provoz jako samostatné tlačítko nebo dvě tlačítka v páru. Čas pro rozlišení mezi
stmíváním a spínáním a doba mezi hodnotami kroku stmívání. Opakování telegramu a vyslání
stop telegramu.
Žaluzie: Příkaz na náběžné hraně impulsu (nic, nahoru, dolu, přepnutí). Způsob provozu (krok
- pohyb - krok nebo pohyb - krok). Čas pro rozlišení mezi krátkým a dlouhým stiskem. Čas pro
nastavení lamel.

Vysílání hodnoty a rozšířená scéna: hrana impulsu (tlačítko jako spínací kontakt, tlačítko jako
rozpínací kontakt, spínač) a hodnota na hraně impulsu. Nastavení hodnoty pomocí dlouhého
stisku tlačítka pro funkci vysílání hodnoty. Modul rozšířené scény s funkcí pamatování.
