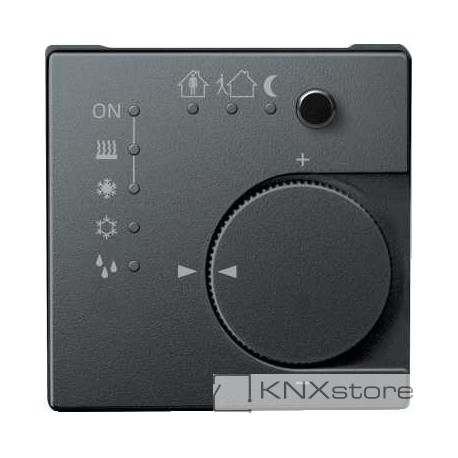

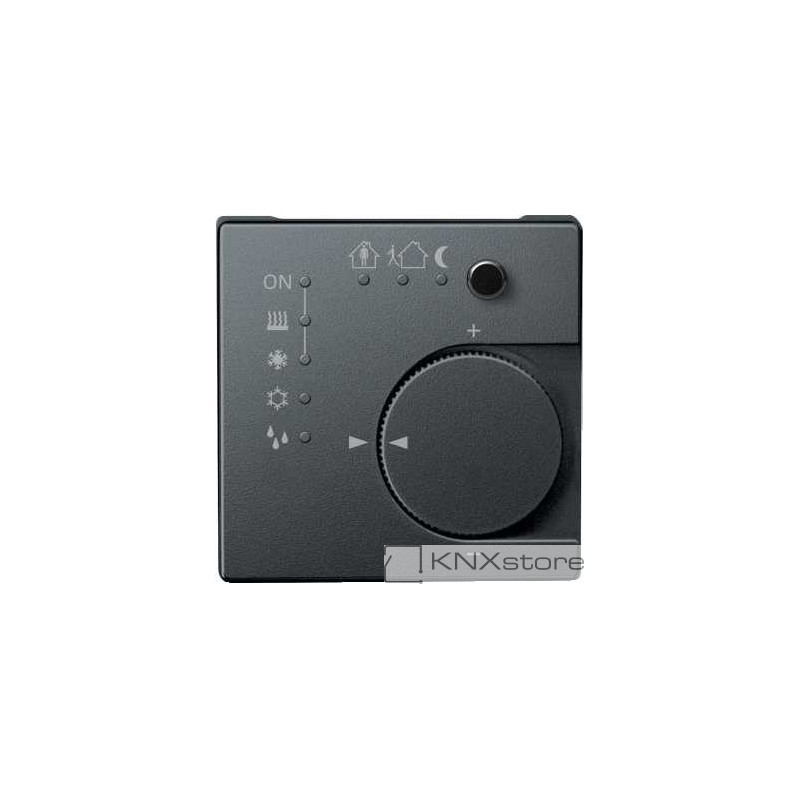

Schneider Electric Merten KNX - System M - řídicí modul pokojové teploty - antracit

Nový produkt

Merten KNX - System M - řídicí modul pokojové teploty - antracit

Více informací

1 Položka

Skladem

8 718 Kč s DPH

Přidat na seznam přání

Parametry

Stupeň krytíIP 20
NapájeníSběrnice KNX DC 29V
MontážZapuštěná
Záruka18 měsíců
Počet binárních vstupů4
S displejemne
S IR senzoremne
Regulátor pokojové teplotyano
Bus systém EIB / KNXano
Ostatní sběrnicové systémyne
S indikací LEDano

Více informací

Pro System M.
Zařízení zahrnuje regulátor teploty místnosti a binární vstupy. V závislosti na provozním
režimu, aktuální požadované hodnotě teploty a teplotě místnosti se do KNX odesílá regulační
hodnota pro řídicí jednotku vytápění nebo chlazení. Teplota může být zaznamenávána interním
nebo externím snímačem teploty, který musí být připojen k tlačítkovému rozhraní.
Tlačítkové rozhraní generuje interní signální napětí pro připojení max. čtyř běžných tlačítek
nebo beznapěťových kontaktů. Dva z těchto vstupů lze použít pro připojení nízkopříkonových
LED.

Funkce softwaru KNX:
Funkce regulátoru teploty místnosti:
Typ regulátoru: dvoustavová regulace, spojitá PI regulace, pulsní šířková modulace (PWM)
Výstup: spojitý v rozsahu 0...100 % nebo zapínání/vypínání

Režim regulátoru:
■ vytápění s jedním výstupem regulátoru
■ chlazení s jedním výstupem regulátoru
■ vytápění a chlazení s oddělenými výstupy regulátoru
■ vytápění a chlazení s jedním výstupem regulátoru
■ 2-stavové vytápění se 2 řídicími výstupy
■ 2-stavové chlazení se 2 řídicími výstupy

Provozní režimy: komfort, dočasný komfort, pohotovostní režim, noční úsporný, ochrana proti
mrazu/přehřátí

Provoz: nastavení požadované hodnoty lze upravovat pomocí regulačního kolečka v rámci
jeho rozsahu; funkce tlačítka pro změnu provozního režimu lze parametrizovat/vypnout,
ochrana ventilu, blokování regulátoru.

Funkce tlačítkového rozhraní:
Funkce tlačítkového rozhraní:
Spínání, stmívání, externí žaluzie, valuátor (poskytuje hodnotu, např. valuátor stmívání,
rozšiřující jednotka pro světelné scény s paměťovou funkcí nebo bez ní, valuátor teploty,
valuátor intenzity osvětlení).
Tlačítkové rozhraní: až 4 vstupy, ze kterých 2 lze použít jako výstupy a jeden pro připojení
vzdáleného snímače.
Výstupní napětí: 5 V (SELV)
Výstupní proud: max. 0,8 mA
Max. délka kabelu: vstupy/výstupy max. 5 m, vzdálený snímač max. 50 m
Příslušenství: vzdálený snímač pro regulátor teploty místnosti UP/PI,
katal. č. MTN616790.
