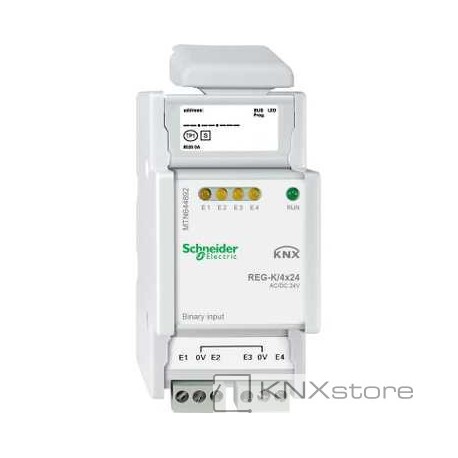

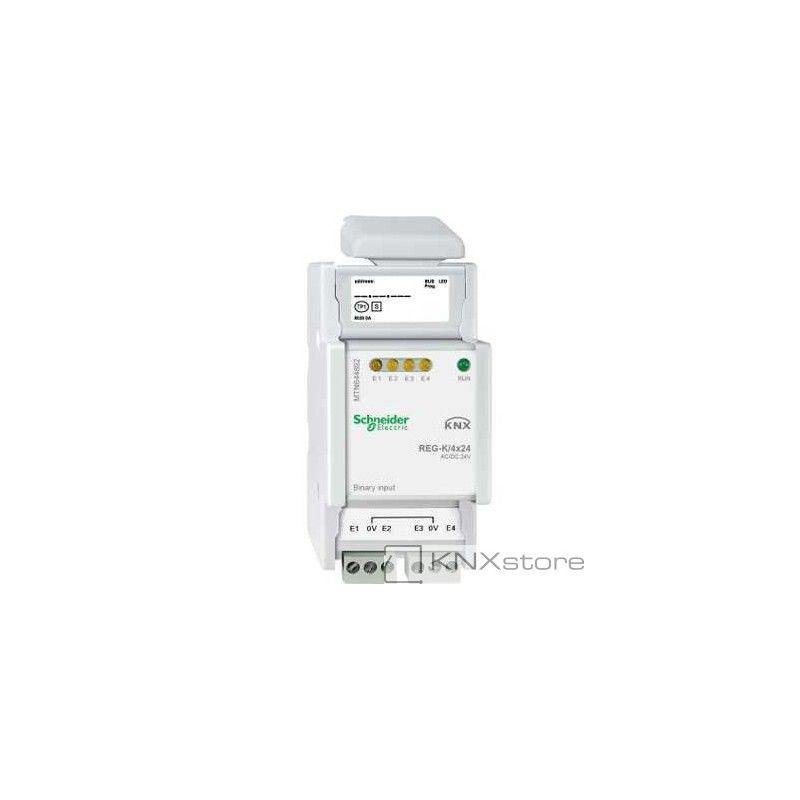

Schneider Electric KNX modul binárních vstupů REG-K/4x24

KNX modul binárních vstupů REG-K/4x24 pro připojení čtyř běžných zařízení s AC/DC 24 V výstupy do KNX.
S integrovanou sběrnicovou spojkou a zásuvnými šroubovými svorkami. Pro instalaci na lišty
DIN EN 60715. Sběrnice je připojena pomocí sběrnicové svorky; datová lišta není nutná.
Vstupní napětí je pro každý vstup indikováno pomocí žluté LED. Jakmile je nahrána aplikace,
zelená LED signalizuje, že je zařízení připraveno k provozu.

Funkce softwaru KNX:

Spínání, stmívání nebo ovládání žaluzií pomocí 1 nebo 2 vstupů,
poziční hodnoty pro řízení žaluzií (8 bitů), hrany impulsu s 1-, 2-, 4- nebo 8-bitovými
telegramy, rozlišení mezi krátkou a dlouhou operací, inicializační telegram, periodické vysílání,
hrany impulsu s dvoubytovými telegramy, osmibitový lineární regulátor. Funkce blokování,
rozpínací/spínací kontakt, nastavení časového zpoždění.

Vstupní napětí: AC / DC 24 V
Vstupy: 4
Vstupní proud: DC 15 mA (30 V), AC 6 mA (27 V)
Signál „0“: ≤ 5 V
Signál „1“: ≥ 11 V
Délka kabelu: max. 100 m
Šířka zařízení: 2,5 modulu = cca 45 mm
Ztrátový tepelný výkon: 1,3 W

Příslušenství:

Napájecí zdroj REG, 24 V DC / 0,4 A, katal. č. MTN693003,
Napájecí zdroj, 24 V, 1,2 A, katal. č. ABL8MEM24012,
Napájecí zdroj REG, AC 24 V/1 A, katal. č. MTN663529

Obsah balení: sběrnicová svorka a krytka sběrnicového kabelu.
