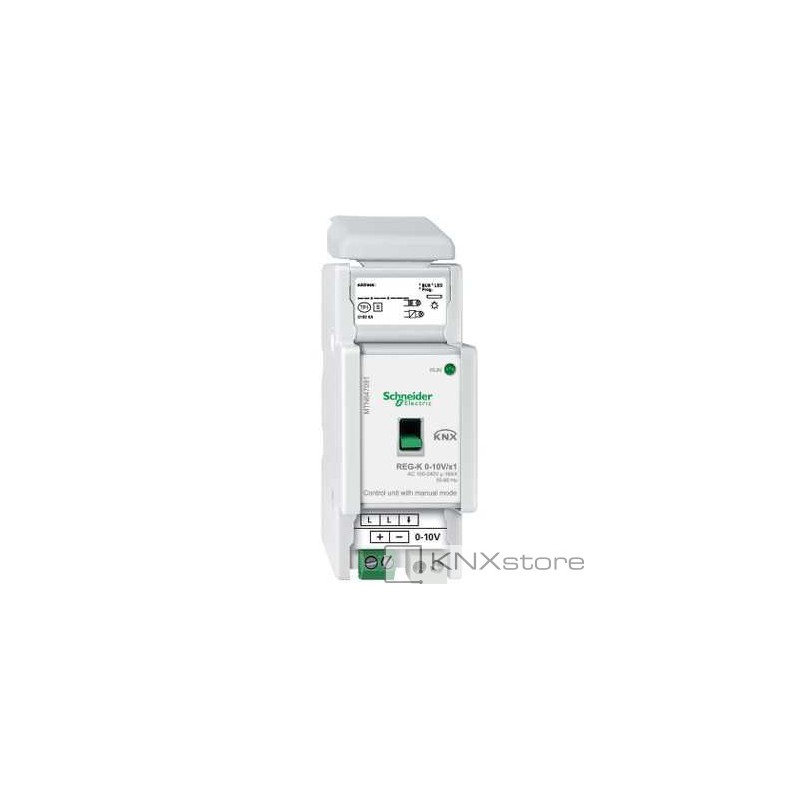

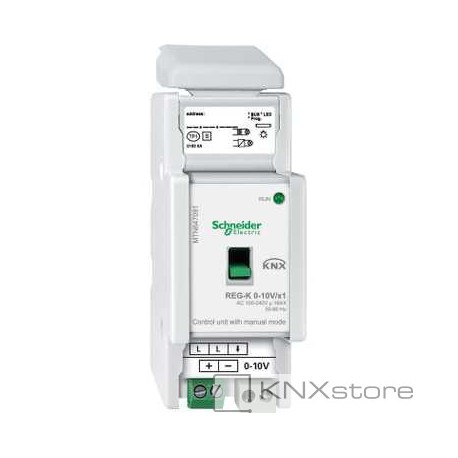

Schneider Electric KNX řídicí jednotka 0-10V/1-10V REG-K/1-násobná+manuální režim

KNX řídicí jednotka 0-10V/1-10V REG-K/1-násobná+manuální režim pro připojení zařízení s rozhraním 0–10 V do KNX. S integrovanou sběrnicovou spojkou a šroubovými svorkami (230 V) nebo zásuvnými šroubovými svorkami (0–10 V). Spínaný
výstup 230 V lze ovládat pomocí manuálního přepínače. Pro instalaci na lišty DIN EN 60715.
Sběrnice je připojena pomocí sběrnicové svorky; datová lišta není nutná.

Funkce softwaru KNX:

Různé křivky a rychlosti stmívání, stejný čas stmívání, funkce pamatování,
zpoždění zapnutí/vypnutí, funkce schodišťového osvětlení s funkcí manuálního vypnutí
nebo bez ní, scény (lze vyvolat až osm uložených hodnot intenzity osvětlení), centrální funkce,
logické operace nebo prioritní ovládání, funkce blokování, funkce zpětné informace o stavu,
parametrizovatelné chování při obnovení sběrnicového napětí.

Upozornění: Omezuje napětí generované připojeným zařízením. Negeneruje aktivně výstupní
napětí 0-10 V. K tomu slouží analogové akční členy MTN682291 a MTN682292.

Spínací kontakt: pro spínání elektronických předřadníků/transformátorů
Jmenovité napětí: AC 100-240 V ±10 %
Provozní napětí: min. AC 90 V - max. AC 265 V
Frekvence napájení: 50-60 Hz ±10 %
Jmenovitý proud: 16 A, induktivní zátěž cosφ = 0,6

Jmenovitá zátěž
Žárovky:
AC 100 V, max. 1600 W
AC 230 V, max. 3600 W
AC 240 V, max. 3840 W
Halogenové lampy:
AC 100 V, max. 1086 W
AC 230 V, max. 2500 W
AC 240 V, max. 2608 W
Zářivky:
AC 100 V, max. 1086 VA
AC 230 V, max. 2500 VA
AC 240 V, max. 2608 VA
paralelně kompenzované
Kapacitní zátěž:
AC 100 V, max. 1600 W, 200 μF
AC 230 V, max. 3600 W, 200 μF
AC 240 V, max. 3840 W, 200 μF
Rozhraní 0–10 V:
0,12–100 mA, pro řízení elektronických předřadníků/transformátorů

Rozsah napětí: DC 0–10 V
Šířka zařízení: 2,5 modulu = cca 45 mm
Ztrátový tepelný výkon: 1,3 W

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.
