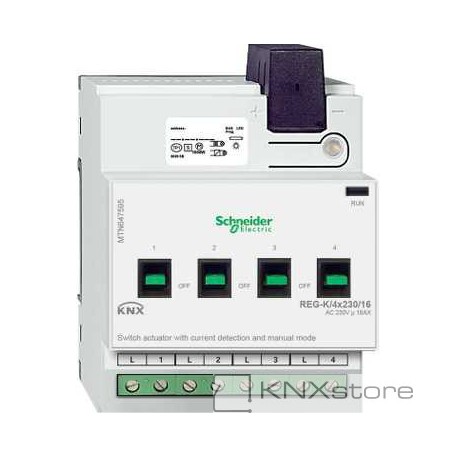

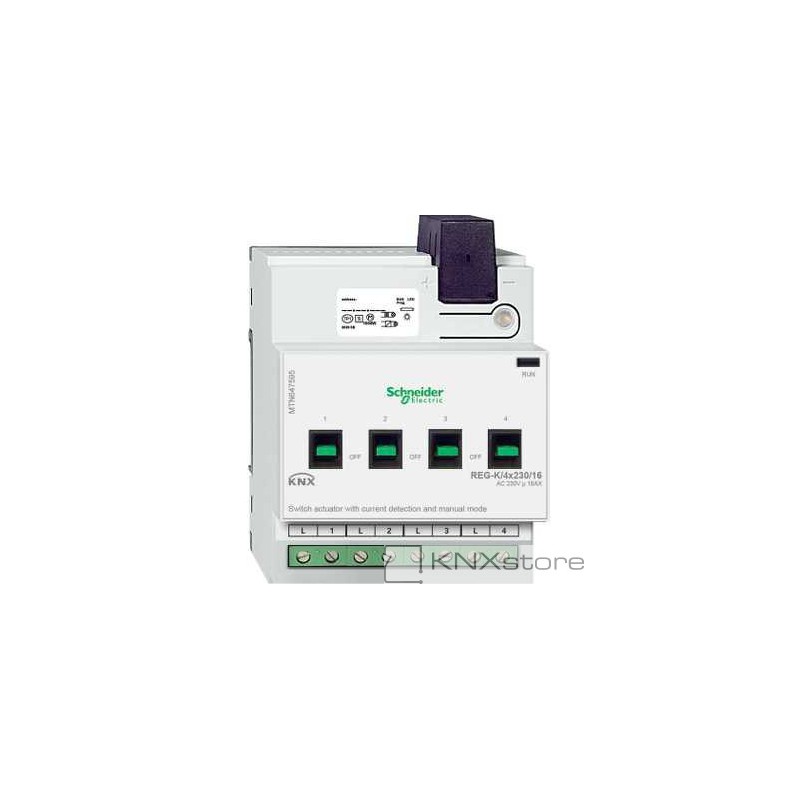

KNX spínací akční člen REG-K/4x230/16+manuální režim+detekce proudu Zobrazit větší

Schneider Electric KNX spínací akční člen REG-K/4x230/16+manuální režim+detekce proudu

MTN647595

Nový produkt

KNX spínací akční člen REG-K/4x230/16+manuální režim+detekce proudu

Více informací

Dostupnost na vyžádání

10 909 Kč s DPH

Přidat na seznam přání

Parametry

Šířka4 TE
Stupeň krytíIP 20
NapájeníSběrnice KNX DC 29V
Počet spínaných kontaktů4
MontážDIN lišta
Záruka18 měsíců
Bus systém EIB / KNXano
Počet tlačítek4
Ostatní sběrnicové systémyne
S indikací LEDano

Více informací

KNX spínací akční člen REG-K/4x230/16+manuální režim+detekce proudu pro nezávislé spínání 4 zátěží pomocí spínacích kontaktů. Akční člen má integrovánu detekci proudu, která měří zátěžový proud na každém kanálu. Každý spínaný výstup 230 V lze ovládat
pomocí manuálního přepínače. S integrovanou sběrnicovou spojkou.
Pro instalaci na lišty DIN EN 60715. Sběrnice je připojena pomocí sběrnicové svorky, datová
lišta není nutná. Zelená LED signalizuje připravenost k provozu po nahrání aplikačního programu.
Zátěž je připojena pomocí šroubových svorek.


Funkce softwaru KNX:

Provoz jako rozpínací nebo spínací kontakt, funkce schodišťového
osvětlení s funkcí manuálního vypnutí nebo bez ní, upozornění před vypnutím pomocí
přerušovaného spínání pro funkci schodišťového osvětlení, funkce zpoždění, scény, logické
funkce, blokování nebo prioritní ovládání, funkce zpětné informace o stavu, stav, centrální
funkce se zpožděním, parametrizace pro případ výpadku a obnovení sběrnicového napětí,
parametrizovatelný stav po zavedení aplikačního programu.
Funkce detekce proudu: chování při překročení/nedosažení prahové hodnoty. Čítač el.
energie, provozní čítač a čítač počtu sepnutí, každý s monitorováním limitní hodnoty.
Funkce blikání.

Jmenovité napětí: AC 230 V, 50–60 Hz
DC 12-24 V ±10 %, 0,1-16 A

Max. zátěž na každý spínaný kontakt:
Jmenovitý proud: 16 A, cosφ= 0,6
AC1: max. 16 A
AC3: max. 10 A
AC5: max. 16 A
Zatížitelnost DC proudem: max. 16 A/ 24 V DC

Životnost výstupu:
Mechanická: >106
AC1/AC3/AC5: >3x104
230V, 1A odporová: >8x105
Žárovky: AC 230 V, max. 3600 W
Halogenové lampy: AC 230 V, max. 2500 W
Zářivky: AC 230 V, max. 2500 VA, paralelně kompenzované
Kapacitní zátěž: AC 230 V, 16 A, max. 200 μF
Minimální zátěž: 100 mA/12 V AC/DC

Maximální špičkový nárazový proud:
150μs: 600 A
250μs: 480 A
600μs: 300 A

Detekce zatěžovacího proudu:
Rozsah detekce: 0,1 A až 16 A (efektivní sinusová hodnota nebo DC)
Přesnost detekce: +/- 8 % stávající hodnoty proudu (sinusové) a +/- 100 mA
Kmitočet: 50/60 Hz
Rychlost snímání: 200 ms

Šířka zařízení: 4 moduly = cca 72 mm
Ztrátový tepelný výkon: 4,7 W

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.
