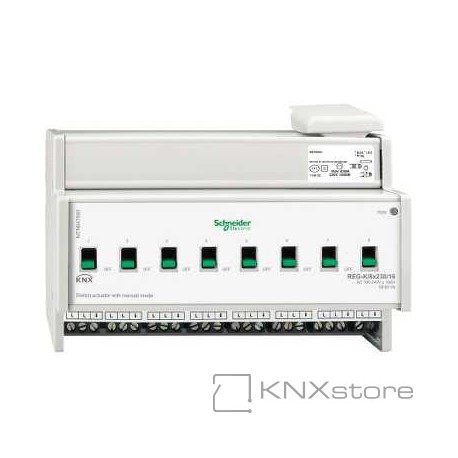

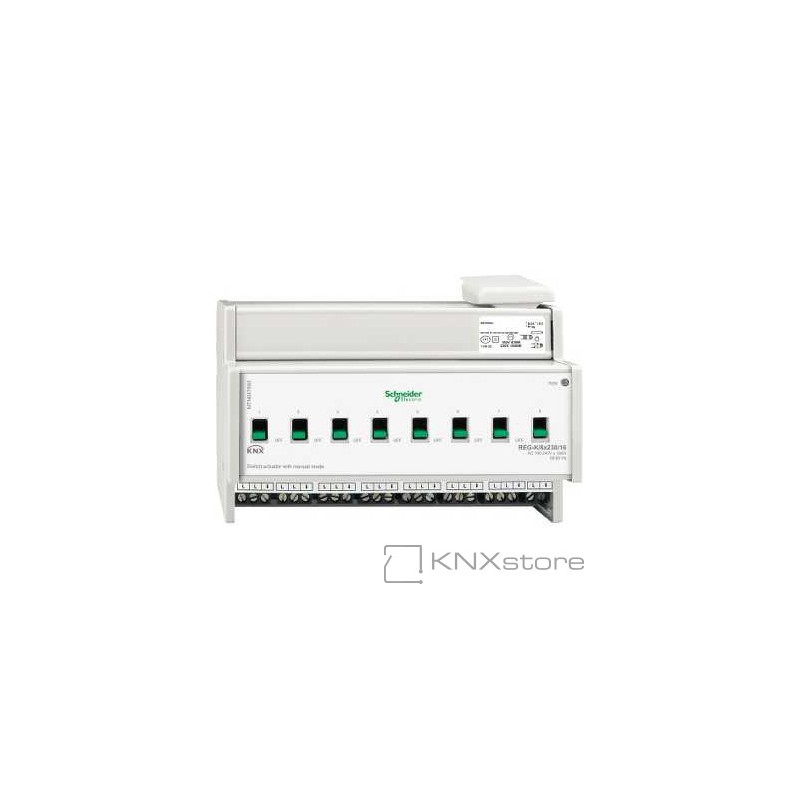

Schneider Electric KNX spínací akční člen REG-K/8x230/16+manuální režim

KNX spínací akční člen REG-K/8x230/16+manuální režim pro nezávislé spínání 8 zátěží pomocí spínacích kontaktů. Každý spínaný výstup 230 V lze ovládat pomocí manuálního přepínače. S integrovanou sběrnicovou spojkou. Pro instalaci
na lišty DIN EN 60715.
Zařízení je připojeno do elektrické sítě pomocí šroubových svorek; každá druhá svorka L
je vnitřně přemostěna. Sběrnice je připojena pomocí sběrnicové svorky, datová lišta není
nutná. Zelená LED signalizuje připravenost k provozu po nahrání aplikačního programu.

Funkce softwaru KNX:

Provoz jako rozpínací nebo spínací kontakt, funkce zpoždění pro
každý kanál, funkce schodišťového osvětlení s funkcí manuálního vypnutí nebo bez ní,
upozornění před vypnutím pomocí přerušovaného spínání pro funkci schodišťového osvětlení,
blokování a pomocné logické operace nebo prioritní ovládání, scény, funkce zpětné informace
o stavu pro každý kanál, centrální funkce, komplexní parametrizace pro případ výpadku
a obnovení sběrnicového napětí, parametrizovatelný stav po zavedení aplikačního programu.

Jmenovité napětí: AC 100-240 V ±10 %
Provozní napětí: min. AC 90 V - max. AC 265 V
Frekvence napájení: 50-60 Hz ±10 %

Pro každý spínací kontakt:
Jmenovitý proud: 16 A, cosφ= 0,6
AC1: max. 16 A
AC3: max. 10 A
AC5: max. 16 A
Zatížitelnost DC proudem: max. 16 A/ 24 V DC

Životnost výstupu:
Mechanická: >106
AC1/AC3/AC5: >3x104
230V, 1A odporová: >8x105

Jmenovitá zátěž:
Žárovky:
AC 100 V, max. 1600 W
AC 230 V, max. 3600 W
AC 240 V, max. 3840 W
Halogenové lampy:
AC 100 V, max. 1086 W
AC 230 V, max. 2500 W
AC 240 V, max. 2608 W
Zářivky:
AC 100 V, max. 1086 VA
AC 230 V, max. 2500 VA
AC 240 V, max. 2608 VA
paralelně kompenzované
Kapacitní zátěž: AC 230 V, 16 A, max. 200 μF
Minimální zátěž: 100 mA/12 V AC/DC

Maximální špičkový nárazový proud:
150μs: 600 A
250μs: 480 A
600μs: 300 A

Šířka zařízení: 8 modulů = cca 144 mm
Ztrátový tepelný výkon: 8,8 W

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.

MTN647893 - Dokumenty ke stažení
