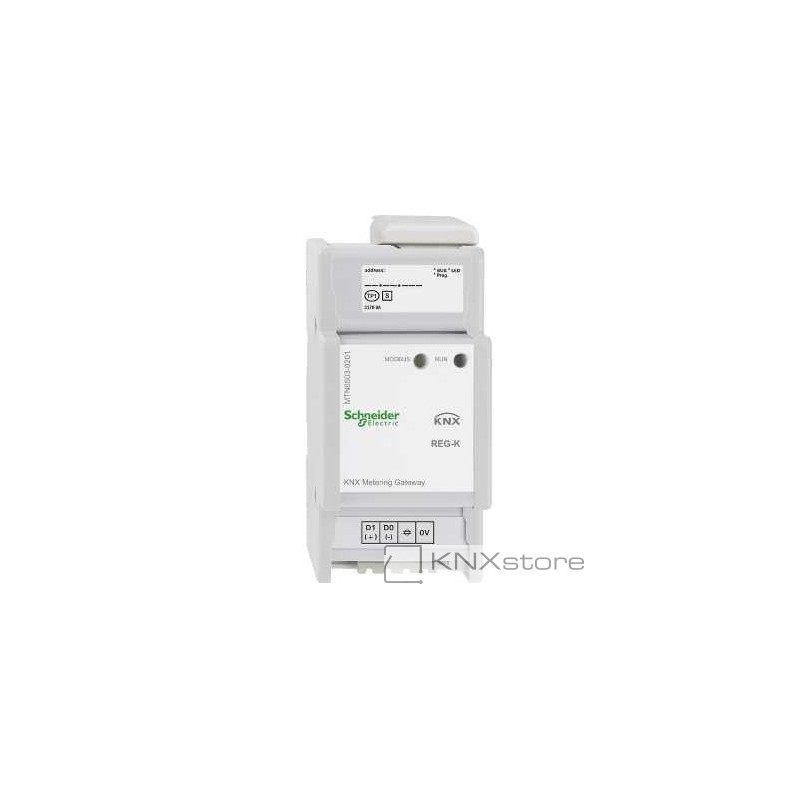

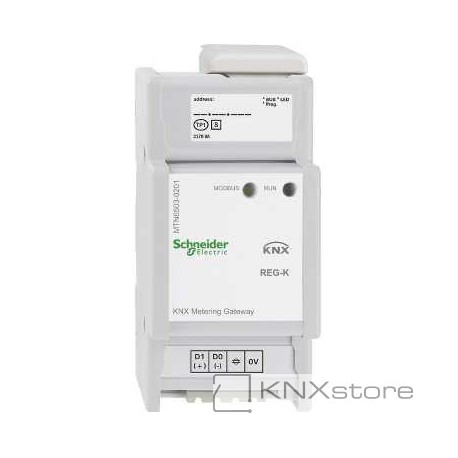

Schneider Electric KNX měřící Gateway Modbus REG-K

KNX-Modbus brána pro měřiče spotřeb REG-K je brána mezi Modbus instalací a sběrnicí
KNX. Přístroj vysílá naměřené hodnoty energie a spotřeby z připojených Modbus čítačů
energie na sběrnici KNX. Tyto údaje z čítačů energie lze využít k vyhodnocení, vizualizaci
nebo ke snížení spotřeby energie ve Vaší KNX instalaci. K bráně lze připojit max. 10 čítačů
Modbus, paralelně připojených na sběrnici Modbus, využívajících komunikační protokol
RTU. Tyto čítače odesílají údaje do KNX prostřednictvím této brány. Brána vždy pracuje
v režimu Master a k ní připojené Modbus zařízení pracují v režimu Slave. Komunikace
ve směru ze sběrnice KNX na sběrnici Modbus není možná. ETS aplikační software obsahuje
předpřipravené šablony pro 17 různých modelů Schneider Electric Modbus měřičů. Každému
připojenému Modbus čítači k bráně lze přiřadit příslušnou šablonu v ETS. Odpovídající
Modbus registry jsou poté automaticky přiřazeny ke komunikačním/skupinovým objektům
na straně KNX.

Podporovány jsou následující modely Schneider Electric Modbus měřičů:

■ PM9C univerzální multimetr
■ PM210 univerzální multimetr
■ PM710, PM750 univerzální multimetry
■ PM810, PM820, PM850, PM870 univerzální multimetry
■ PM1200, PM6200 univerzální multimetr
■ iEM3150, iEM3155, iEM3250, iEM3255 elektroměry
■ PM3250, PM3255 univerzální multimetry
■ SIM10M počítadlo pulzů

Pro komunikaci s Modbus zařízením, pro které není předpřipravená šablona, je možné využít
až 40 Modbus registrů, které lze přímo přiřadit komunikačním/skupinovým objektům na straně
KNX. Brána je napájena ze sběrnice KNX. S integrovanou sběrnicovou spojkou. Pro instalaci
na lišty DIN dle EN 60715. Sběrnice je připojena pomocí sběrnicové svorky. Se šroubovými
svorkami.

Funkce softwaru KNX:

Nastavení Modbus komunikace (přenosová rychlost, parita, zpoždění). Možnost volby
ze 17 předpřipravených šablon Modbus čítačů s vyčítanými hodnotami: napětí (fáze 1-3),
proud (fáze 1-3), frekvence, účiník, činný výkon, jalový výkon, zdánlivý výkon, činná energie,
jalová energie, 6 binárních čítačů, 2 analogové vstupy (využívá se šablona pro SIM10M
počítadlo pulsů). Vedle šablon je k dispozici přímý přístup k Modbus registrům zařízení.
Hodnoty Modbus registrů lze následně manuálně přiřadit komunikačním/skupinovým objektům
KNX. Diagnostická funkce: aktivní a pasivní vyhodnocení chyb v Modbus instalaci. Všechny
hodnoty lze zresetovat pomocí resetovacího objektu.

Šířka zařízení: 2,5 modulu = cca 44 mm
Ztrátový tepelný výkon: 0,6 W
