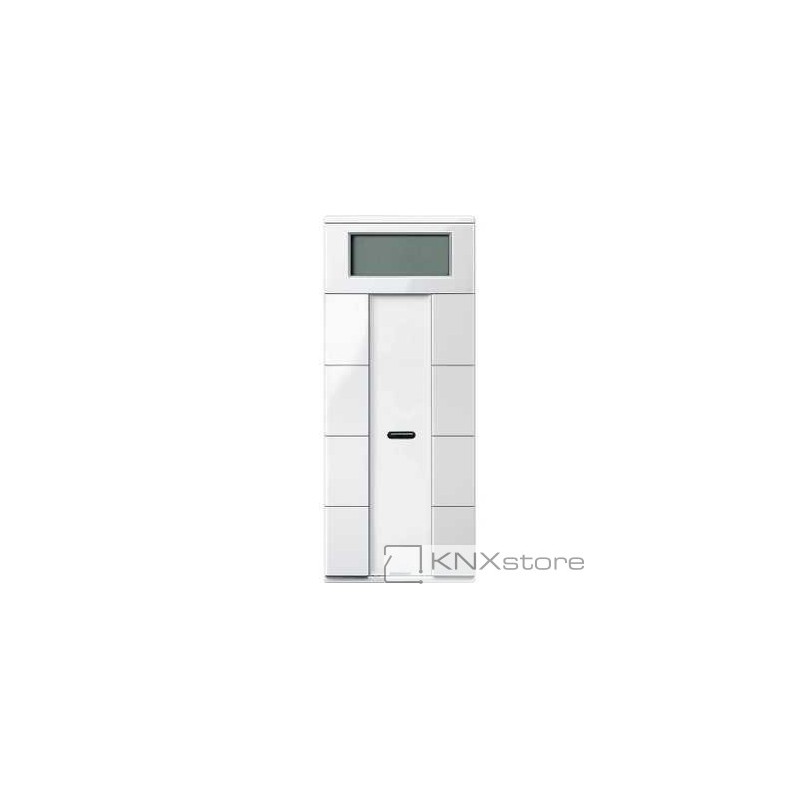

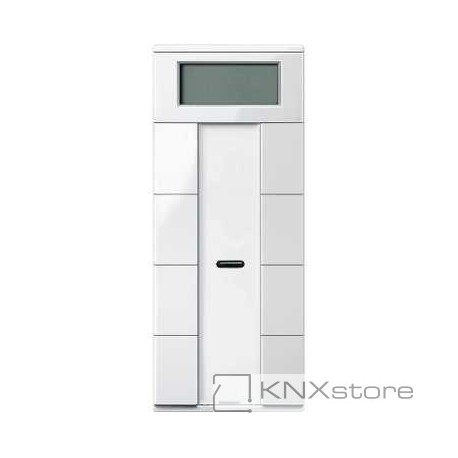

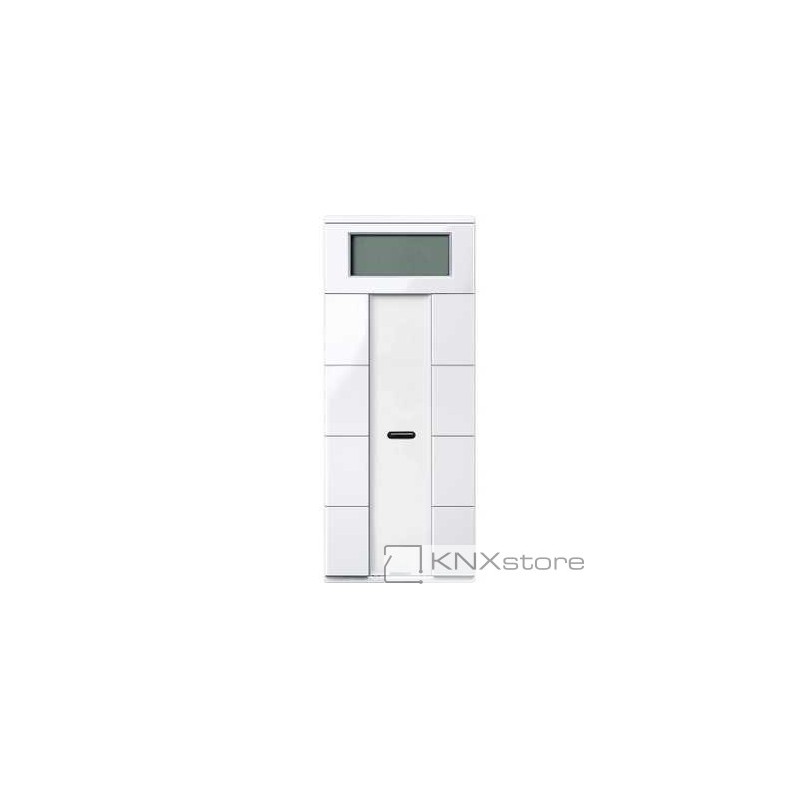

Schneider Electric Merten KNX - System M - multifunkční tlač. panel - 4nás. plus+RTC+IČ - polar wh.

Pro System M.
Multifunkční tlačítkový panel s osmi ovládacími tlačítky, zobrazením provozu a stavu a polem
pro umístění štítku. Zobrazení provozu lze použít také jako orientační světlo.
S regulátorem teploty místnosti a displejem. S integrovaným piezoelektrickým bzučákem pro
signalizaci alarmových stavů a IČ přijímačem. Všechny funkce příslušných tlačítek lze ovládat
pomocí IČ dálkového ovládání. S devíti červenými LED.
Regulátor teploty místnosti lze použít pro vytápění a chlazení s plynule regulovatelnými KNX
pohony ventilů nebo ke spínání spínacích a vytápěcích akčních členů. S bíle podsvíceným
displejem pro zobrazení např. času, data, teploty a provozního režimu. Menu pro nastavení
standardních provozních režimů, požadované hodnoty, pracovních/volných dnů (externí
přepínač), režimů displeje, času, spínacích časů a úrovně podsvícení displeje.
Tlačítka lze volně parametrizovat jako tlačítkové páry nebo jako jednotlivá tlačítka.
S integrovanou sběrnicovou spojkou. Zařízení je připojeno ke sběrnicovému vedení pomocí
sběrnicové svorky.

Funkce softwaru KNX:

Funkce multifunkčních tlačítek:
Spínání, přepínání, stmívání, ovládání žaluzií (relativní nebo absolutní), hrany impulsu mohou
spouštět 1-, 2-, 4- nebo 8-bitové telegramy (rozdíl mezi krátkým a dlouhým stiskem), hrany
impulsu s 2-bytovými telegramy (rozdíl mezi krátkým a dlouhým stiskem), 8-bitový lineární
regulátor, vyvolání scény, uložení scény, funkce blokování, časové ovládání se synchronizací,
signalizační funkce, cyklické snímání hodnot externí teploty, řízení ventilátoru, provozní
režimy, změna požadovaných hodnot.
Funkce regulátoru teploty místnosti:
Typ regulátoru: 2-stavová regulace, spojitá PI regulace, pulsní šířková modulace (PWM)
Výstup: spojitý v rozsahu 0..100 % nebo zapínání/vypínání

Režim regulátoru:
■ Vytápění s jedním výstupem regulátoru
■ Chlazení s jedním výstupem regulátoru
■ Vytápění a chlazení s oddělenými výstupy regulátoru
■ Vytápění a chlazení s jedním výstupem regulátoru
■ 2-stavové vytápění se 2 řídicími výstupy
■ 2-stavové chlazení se 2 řídicími výstupy
■ 2-stavové vytápění a chlazení se 4 řídicími výstupy

Provozní režimy:
komfort, dočasný komfort, pohotovostní režim, noční úsporný, ochrana proti mrazu/přehřátí
Změna všech požadovaných hodnot, uložení všech nastavených teplotních hodnot a provozních
režimů v případě resetu, externí monitoring teploty, další výstup řídicího signálu jako
1 byte hodnota pro PWM.

Monitorovací funkce pro aktuální teplotu, funkce ochrany ventilu.

Scény:
Provoz: Menu
Vysílač: Univerzální IČ ovládání, katal. č. MTN5761-0000

V systému KNX dopnit o:
Rámeček M-Smart, dvojnásobný, bez středového můstku, katal. č. MTN4788..,
Rámeček M-Arc, dvojnásobný, bez středového můstku, katal. č. MTN4858..,
Rámeček M-Star, dvojnásobný, bez středového můstku, katal. č. MTN4668.., MTN4768.., MTN4868..,
Rámeček M-Plan, dvojnásobný, bez středového můstku, katal. č. MTN4888.., MTN5158..,
Ocelový rámeček, dvojnásobný, bez středového můstku, katal. č. M-Elegance MTN4038..,
Skleněný rámeček, dvojnásobný, bez středového můstku, katal. č. M-Elegance MTN4048..

Obsah balení: sběrnicová svorka, montážní rámeček, šroubek na ochranu proti demontáži, ochranný kryt proti znečištění.

MTN6214-0319 - Dokumenty ke stažení
