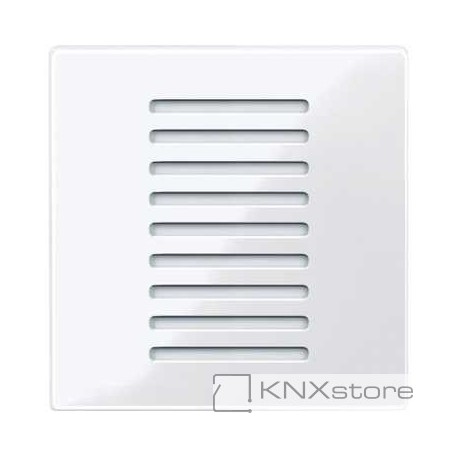

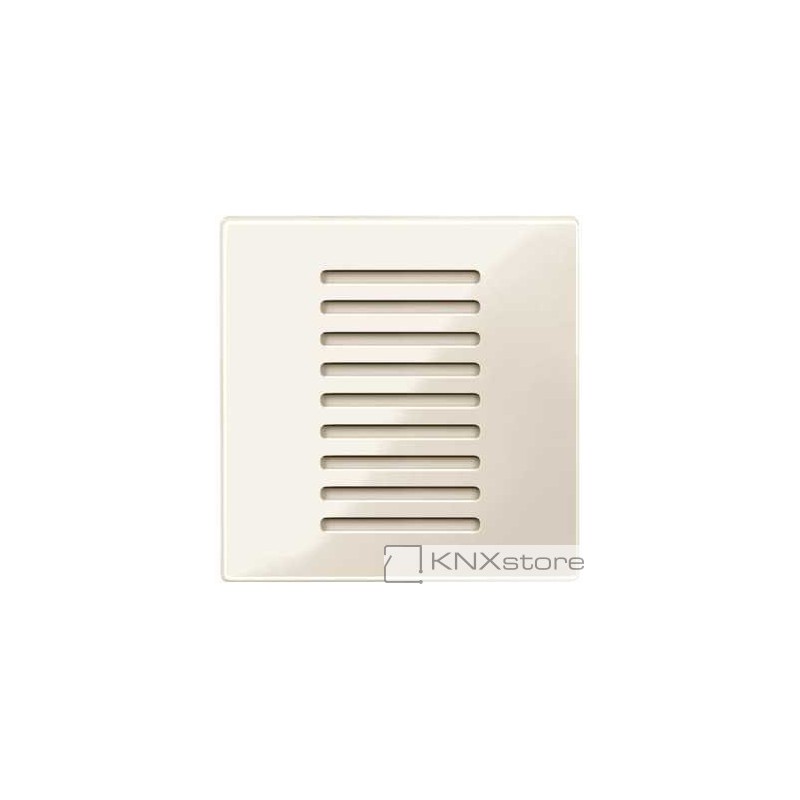

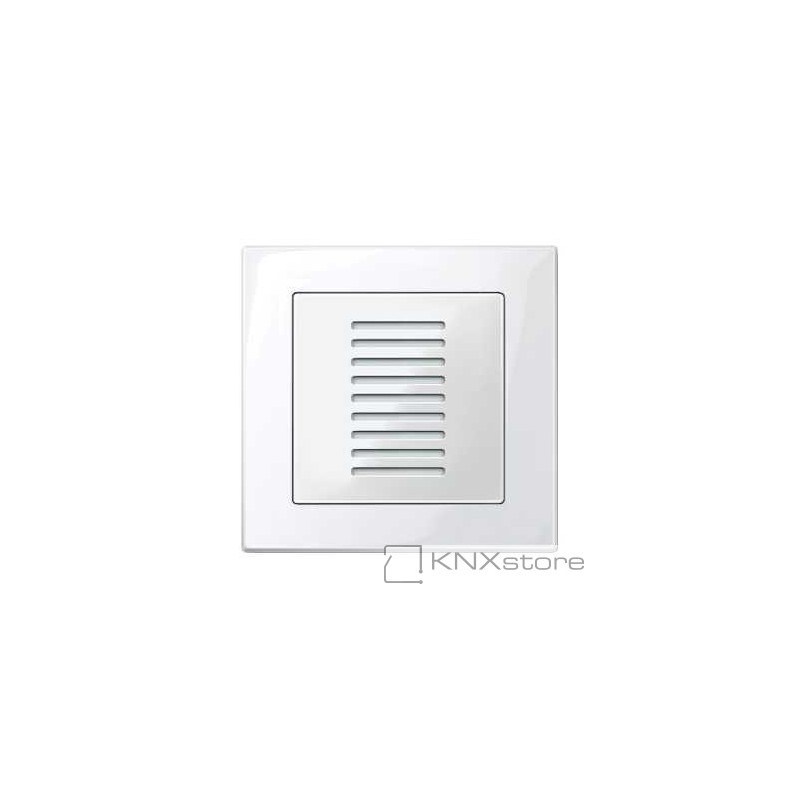

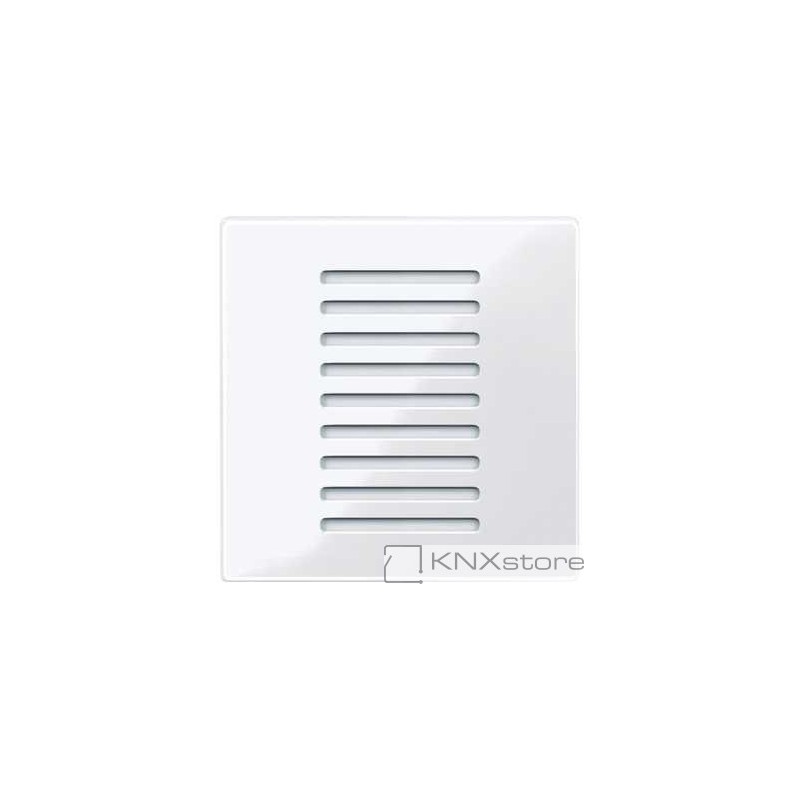

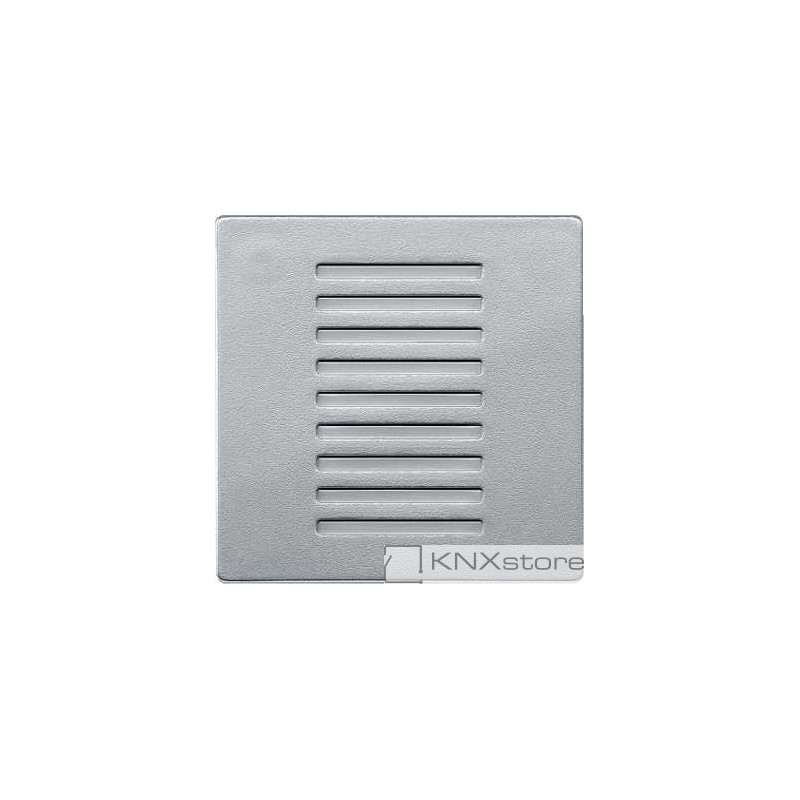

Schneider Electric Merten KNX - System M - regulátor teploty místnosti - komerční - active wh.

Pro System M.
KNX regulátor teploty místnosti pro komerční aplikace s integrovanou sběrnicovou spojkou.
V závislosti na provozním režimu jsou na sběrnici KNX vysílány: současná požadovaná hodnota
teploty, aktuální teplota místnosti a regulační hodnota pro řídicí jednotku vytápění nebo
chlazení. Teplota může být volitelně měřena buď interním nebo externím teplotním snímačem
připojeným na sběrnici KNX.

Regulátor teploty místnosti lze použít pro vytápění a chlazení s plynule regulovatelnými KNX
pohony ventilů nebo ke spínání spínacích a vytápěcích akčních členů. Provozní režim, jmenovitá
hodnota a nastavení řídicích funkcí lze provést pouze přes sběrnici. Přístroj nemá zádné
ovládací ani zobrazovací prvky.
S integrovanou sběrnicovou spojkou. Zařízení je připojeno ke sběrnicovému vedení pomocí
sběrnicové svorky.

Funkce softwaru KNX:

Funkce regulátoru teploty místnosti:
Typ regulátoru: 2-stavová regulace, spojitá PI regulace, pulsní šířková modulace (PWM)
Výstup: spojitý v rozsahu 0..100 % nebo zapínání/vypínání

Režim regulátoru:
■ Vytápění s jedním výstupem regulátoru
■ Chlazení s jedním výstupem regulátoru
■ Vytápění a chlazení s oddělenými výstupy regulátoru
■ Vytápění a chlazení s jedním výstupem regulátoru
■ 2-stavové vytápění se 2 řídicími výstupy
■ 2-stavové chlazení se 2 řídicími výstupy
■ 2-stavové vytápění a chlazení se 4 řídicími výstupy

Provozní režimy: komfort, dočasný komfort, pohotovostní režim, noční úsporný, ochrana proti
mrazu/přehřátí

Změna všech požadovaných hodnot, uložení všech nastavených teplotních hodnot a provozních
režimů v případě resetu, externí monitoring teploty, další výstup řídicího signálu jako
1 byte hodnota pro PWM.
Monitorovací funkce pro aktuální teplotu, funkce ochrany ventilu.
Provoz: pouze pomocí telegramů po sběrnici.

Obsah balení: sběrnicová svorka, montážní rámeček, ochranný kryt proti znečištění.
