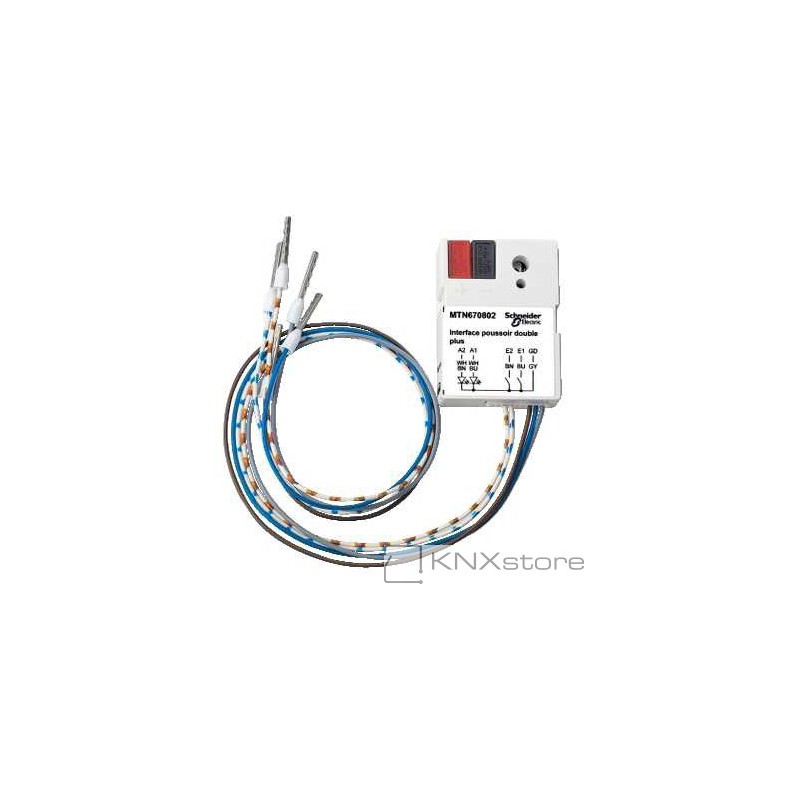

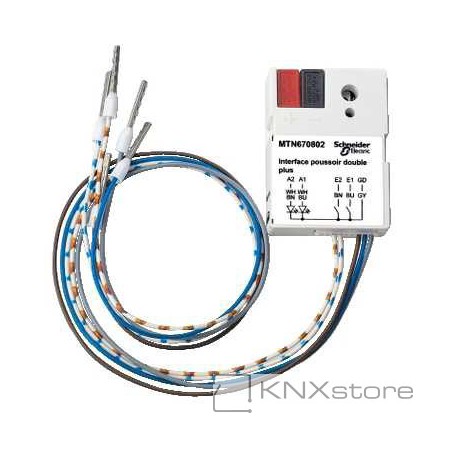

Schneider Electric KNX tlačítkové rozhraní 2-násobné plus, Polar

Modul generuje interní detekční napětí pro připojení dvou konvenčních tlačítkových
mechanismů nebo beznapěťových kontaktů, a také pro připojení dvou nízkopříkonových LED
signálek.

Připojovací vodiče jsou 30 cm dlouhé a lze je prodloužit až na max. 7,5 m. Pro montáž do
běžné 60 mm instalační krabice.

Funkce aplikačního softwaru KNX:

Spínání, přepínání, stmívání nebo ovládání žaluzií pomocí 1 nebo 2 vstupů, poziční hodnoty
pro ovládání žaluzií (8 bitů), hrany pulsu s 1-, 2-, 4- nebo 8-bitovými telegramy, rozlišení mezi
krátkým a dlouhým stiskem, inicializační telegram, cyklické vysílání, hrany pulsu s 2-bytovými
telegramy, 8-bitový lineární regulátor, scény, čítač, blokovací funkce, rozpínací/spínací kontakt,
detekční interval. Výstupy pro připojení kontrolek (nízkopříkonové LED) pro signalizaci stavu.

Pro každý vstup/výstup:
Napětí kontaktu: < 3 V (SELV)
Proud kontaktu: < 0,5 mA
Výstupní proud: max. 2 mA
Max. délka kabelu: 30 cm nestíněný, lze prodloužit až na max. 7,5 m pomocí krouceného
nestíněného kabelu.
Rozměry: cca 40x30,5x12,5 mm (DxŠxV)

Obsah balení: sběrnicová svorka.
