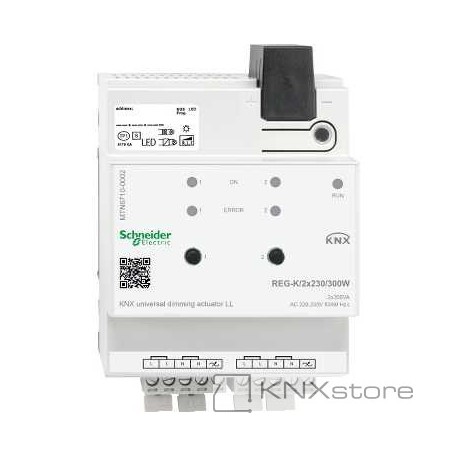

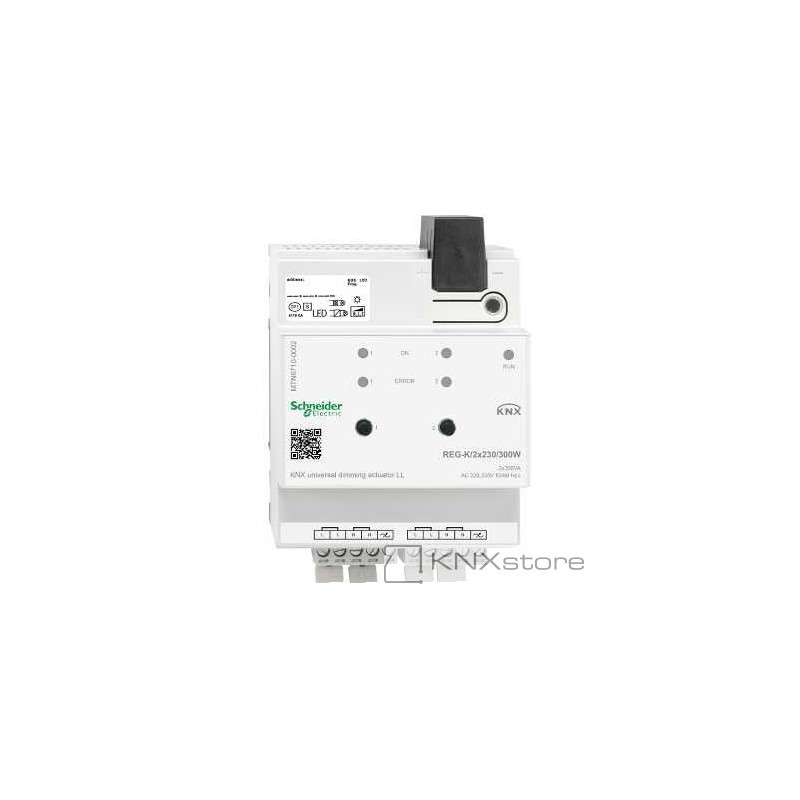

Schneider Electric KNX univerzální stmívací akční člen LL REG-K/2x230/300W

KNX univerzální stmívací akční člen LL REG-K/2x230/300W.

LED/ESL/CFL stmívač.
Pro spínání a stmívání stmívatelných LED, žárovek, VN halogenových lamp a NN halogenových
lamp pomocí stmívatelných toroidních transformátorů nebo elektronických transformátorů
(automatická detekce zátěže) nebo zářivek.
(Fázové řízení a vyrovnání)

S integrovanou sběrnicovou spojkou, šroubovými svorkami, ochranou proti zkratu, ochranou
proti provozu naprázdno a nadměrné teplotě a s funkcí soft-start (pozvolný náběh) na ochranu
světelných zdrojů. Pro instalaci na lišty DIN EN 60715.
Stmívací akční člen automaticky rozpoznává připojenou zátěž. Připojit lze také kombinace
odporové a induktivní, nebo odporové a kapacitní zátěže. Kombinace induktivní a kapacitní
zátěže připojit nelze.
Sběrnice je připojena pomocí sběrnicové svorky; datová lišta není nutná.

Funkce softwaru KNX:

Stmívání prostřednictvím KNX, stmívací a nouzový režim pomocí
ovládacích prvků na zařízení, aktivování/blokování manuálního režimu přes sběrnici,
automatický stmívací režim nebo fázové řízení pro určité LED/ESL/CFL svítidla, oddělení
zátěže je možné ve vypnutém stavu, různé křivky a rychlosti stmívání, stejný čas stmívání,
minimální/maximální hodnota stmívání, chování při startování, funkce pamatování, 50%
jas při nabíhání ESL/CFL svítidla, stmívací objekt spíná kanál, zpoždění zapnutí/vypnutí,
funkce schodišťového osvětlení (s funkcí manuálního vypnutí nebo bez ní, s/bez možnosti
prodloužení času, akumulace času, funkce upozornění), scény (lze vyvolat až osm uložených
hodnot intenzity osvětlení), centrální funkce, logické operace (AND/OR) nebo prioritní
ovládání, funkce blokování (chování nebo uzamknutí), funkce zpětné informace o stavu
(spínaný stav, hodnota jasu, chyba) parametrizovatelné chování při obnovení síťového/
sběrnicového napětí/po nahrání aplikačního programu.

Jmenovité napětí: AC 220–230 V, 50/60 Hz
Kanály: 2 (různé fáze možné)
Jmenovitý výkon: 2 x 300 W/VA
1 kanál: 1 x 400 W/VA

Minimální zátež/kanál:
4 W (odporová)
4 W (odporově-kapacitní)
25 VA (odporové-induktivní)
Šířka zařízení: 4 moduly = cca 72 mm
Ztrátový tepelný výkon: 5,7 W

Poznámka: Informace o “Dimming LED lamps” jsou k dispozici webových
stránkách“Schneider-Electric dimmer test”. http://schneider-electric.dimmer-test.com

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.
