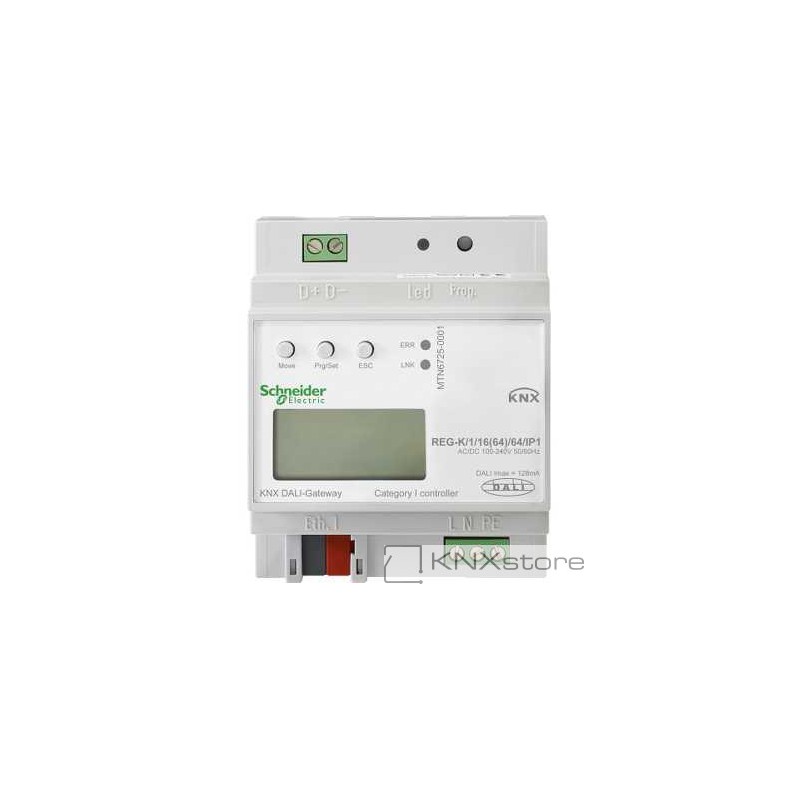

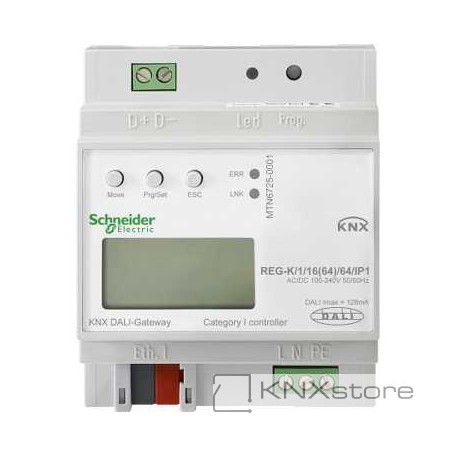

KNX-DALI brána REG-K/1/16(64)/64/IP1 Zobrazit větší

Schneider Electric KNX-DALI brána REG-K/1/16(64)/64/IP1

MTN6725-0001

Nový produkt

KNX-DALI brána REG-K/1/16(64)/64/IP1

Více informací

1 Položka

Skladem

20 644 Kč s DPH

Přidat na seznam přání

Parametry

Šířka4 TE
Stupeň krytíIP 20
NapájeníAC 100 - 240V
MontážDIN lišta
Záruka18 měsíců
S displejemano
Bus systém EIB / KNXano
Počet tlačítek3
Ostatní sběrnicové systémyano
S indikací LEDano

Více informací

KNX-DALI brána REG-K/1/16(64)/64/IP1.

DALI brána propojuje KNX s digitálními elektronickými předřadníky opatřenými rozhraním
DALI. Brána vystupuje jako DALI master a je zároveň napájecím zdrojem pro elektronické
předřadníky. Podporuje spínání a stmívání až 64 elektronických předřadníků (EP)
v 16 skupinách a řízení 16 světelných scén. Každý z 64 elektronických předřadníků lze
individuálně ovládat pomocí KNX nebo seskupovat pomocí KNX skupinových adres.
Chybové zprávy jednotlivých elektronických předřadníků nebo každého připojeného svítidla
lze přenášet do KNX a vizualizovat na zobrazovacích zařízeních.

Zprovoznění a konfigurace DALI, stejně jako přidělování do skupin a nastavení scén lze
provádět pomocí:
■ zařízení (displej a ovládací tlačítka)
■ integrovaného Web serveru
Funkce Web Serveru:
Přístup přes LAN prostřednictvím PC, PDA nebo web panelu.

Spuštění je zjednodušeno také díky WLAN adaptéru. Interní webové stránky lze využít pro
spuštění zařízení a konfiguraci, ovládání a zobrazení všech důležitých funkcí.
■ Dva oddělené uživatelské profily s vlastními hesly
■ Modul se 16 efekty a celkově až 500 příkazy
■ Konfigurace: scény, efekty, servis, údržba, zahřívání, provozní hodiny
■ Provoz: zařízení, EP nebo skupiny
■ Zobrazuje: status a chybové hlášky
   Novinky ve verzi 0D: (dostupné 2016)
■ DT8-Barevné řízení na straně DALI, až 16 barevných šablon s 300 příkazy na základě
   týdenního časovače
■ DALI-scény s nastavením jasu a barev
■ Nastavitelná teplota bílého osvětlení Nastavení barvy, např. prezentace produktu
■ Možnost zrušení ochrany heslem nebo uzamknutí administrátorského režimu pro přístup
   na web server

Poznámka: Nastavení barev je možné využít (od verze 0B) po aktualizaci softwaru.
Detaily viz popis aplikace.

S integrovanou sběrnicovou spojkou. Pro instalaci na lišty DIN EN 60715. Sběrnice je
připojena pomocí sběrnicové svorky; datová lišta není nutná.


Funkce softwaru KNX:

Spínání, stmívání a hodnota pro skupinu nebo EP. Schodišťový
časovač, stavové objekty; prodlevy mezi hlášením stavu. Detailní chybová hlášení pro EP
nebo skupinu. Test DALI EP pro nouzové osvětlení s centrální nebo vestavěnou baterií,
s volitelnými testovacími intervaly. Paralelní současné spínání všech EP, zapnutí/vypnutí.
Rychlost spínání pro relativní stmívání a hodnoty smívání. Max./min. hodnota stmívání. Více
režimů (normální, permanentní, noc, poplach). Čítač provozních hodin a automatické zahřátí
pro jednotlivé EP.

Napájecí napětí: AC 110–240 V, 50–60 Hz
Výstupy: DALI D+, D-, DC 16-18 V (základní izolace, ne SELV), max. 128 mA, ochrana proti
zkratu
Rozhraní: KNX, Ethernet RJ-45, DALI
Typ: Řídicí zařízení Kategorie I (single master)
Propojovací kabel: napájecí nebo DALI: 1,5-2,5 mm²
Třída krytí: IP 20
Šířka zařízení: 4 moduly = cca 72 mm
Ztrátový tepelný výkon: 7,6 W

Obsah balení: sběrnicová svorka.
