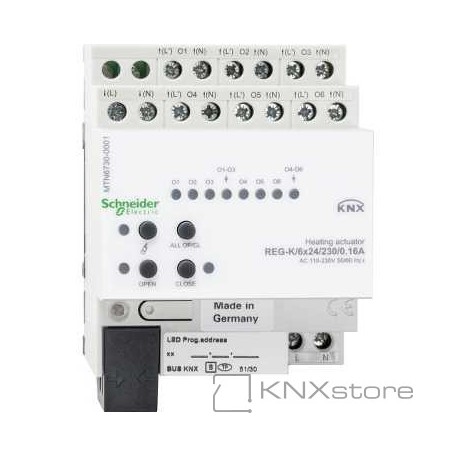

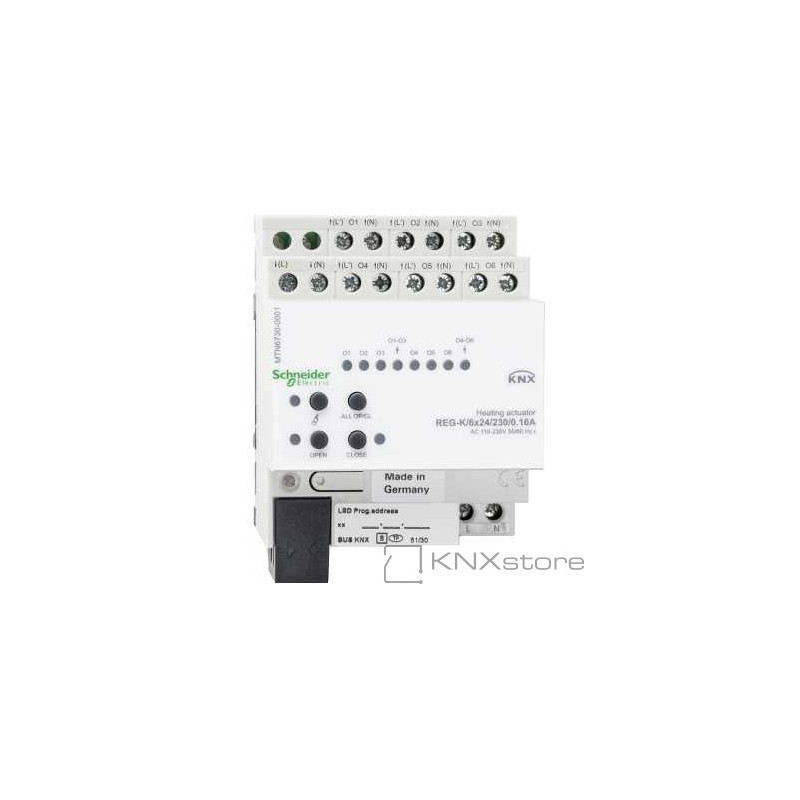

Schneider Electric KNX akční člen topení REG-K/6x24/230/0,16A

KNX akční člen topení REG-K/6x24/230/0,16A.

Pro ovládání termoelektrických pohonů ventilů pro vytápění nebo chlazení. Akční člen topení
má 6 elektronických výstupů. Na každý výstup lze připojit až 4 pohony ventilů. Výstupy jsou
buď spínány (1 bit) nebo aktivovány signálem PWM (1 byte). Každý výstup je chráněn proti
přetížení a proti zkratu. Všechny výstupy lze ovládat manuálně pomocí tlačítek. Režim stavby
je dostupný.
Pro instalaci na lišty DIN EN 60715. Sběrnice je připojena pomocí sběrnicové svorky; datová
lišta není nutná.

Funkce softwaru KNX:

Charakteristika pohonu ventilu (při odpojení otevřen/zavřen), doba
trvání cyklu PWM, ochranná funkce ventilu na kanál, cyklické monitorování proměnných, čítač
provozních hodin, zpětná informace o stavu kanálu (jmenovitá hodnota, zkrat, ochrana ventilu
aktivní, servisní režim, manuální režim aktivní, prioritní řízení aktivní), letní a zimní provoz,
cyklické monitorování proměnných, blokování každého výstupu v nucené poloze, chování
při výpadku a obnově sběrnicového napětí, informace o přetížení a zkratu, hlášení ztráty
síťového napájení, společné hlášení poruch připojené ke všem ventilům, přenos největšího 1
bytu hodnoty proměnné.

Jmenovité napětí: AC 110 - 230 V, 50–60 Hz
Výstupy: 6, elektronické, AC 24 V / 230 V
Jmenovitý proud: 0,05 A ... 0,16 A ohmický
Spouštěcí proud: max. 1,5 A (2s)
Minimální zátěž na výstup: 1 pohon ventilu

Počet pohonů ventilů:
max. 4 na výstup (pohony 230 V)
max. 2 na výstup (pohony 24 V)
Šířka zařízení: 4 moduly = cca 72 mm
Ztrátový tepelný výkon: 1,3 W

Příslušenství:
Termoelektrická hlavice s pohonem 230 V, katal. č. MTN639125
Termoelektrická hlavice s pohonem 24 V, katal. č. MTN639126

Obsah balení: sběrnicová svorka a kryt sběrnicového kabelu.
