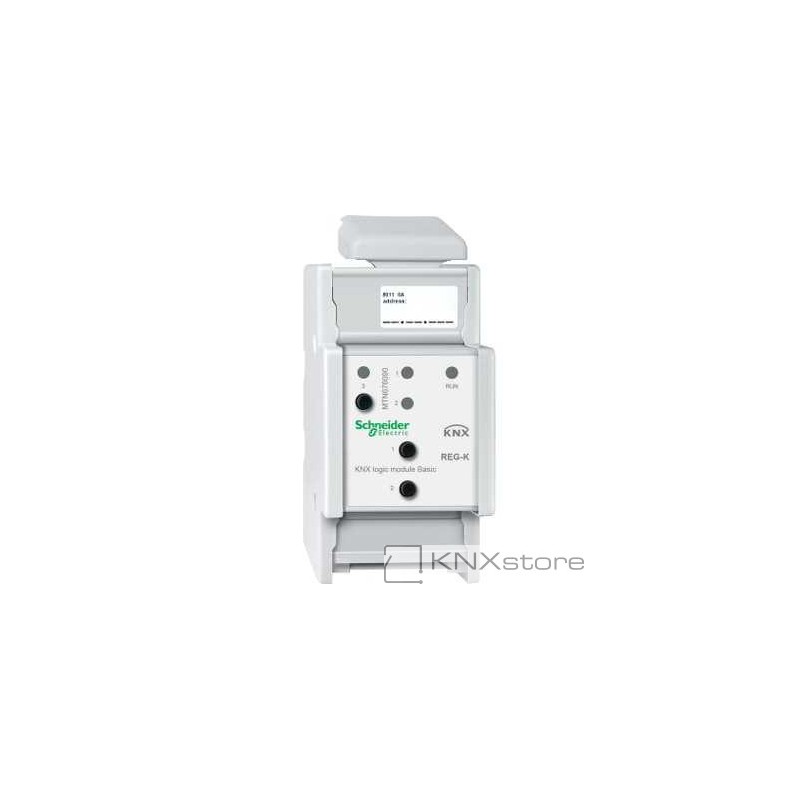

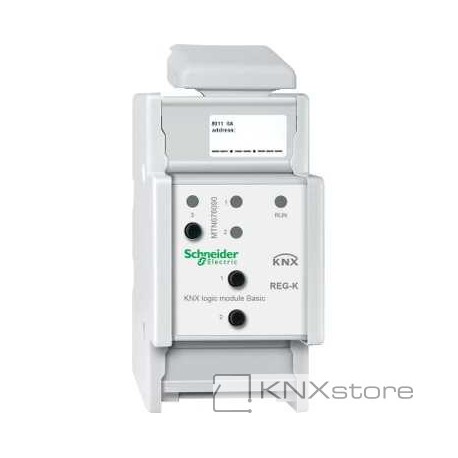

Schneider Electric KNX logický modul Basic REG-K

KNX logický modul Basic REG-K.

V KNX instalacích slouží logický modul jako logické, kontrolní a řídicí zařízení. Obsahuje
10 logických a 10 filtračních/časových modulů, 8 převodníků a 12 multiplexerů. Dále nabízí
3 volně programovatelná tlačítka a 3 stavové LED signálky. Těm mohou být přiřazeny řídicí,
kontrolní a testovací funkce a lze je ovládat přímo na přístroji. Pro instalaci na lišty DIN dle
EN 60715. Sběrnice je připojena pomocí sběrnicové svorky; datová lišta není nutná.

Funkce aplikačního softwaru KNX:

10 logických modulů (AND, OR, XOR)
■ Každý s max. 8 binárními vstupními objekty a jedním výstupním objektem.
■ Inverze vstupního a výstupního objektu.
■ Povolení/zablokování výstupu pomocí hradlové funkce.
■ Nastavitelné chování každého vstupního objektu po resetu sběrnice.
■ Nastavitelné chování odesílání.

10 filtračních a logických modulů
■ Časová zpoždění binárních vstupních objektů a výstupního objektu.
■ Filtrace binárního vstupního objektu před výstupem.
■ Povolení/zablokování výstupu pomocí hradlové funkce.
■ Nastavitelné chování každého vstupního objektu po resetu sběrnice.
■ Nastavitelné chování odesílání.

8 převodníků
■ Konverze 1 bitových spínacích telegramů na 2 bitové prioritní řízení.
■ Konverze 1 bitových spínacích telegramů na telegramy s 8 bitovou hodnotou.
■ Konverze 8 bitové hodnoty na 1 bitové spínací telegramy
■ Povolení/zablokování výstupu pomocí hradlové funkce.
■ Nastavitelné chování každého vstupního objektu po resetu sběrnice.
■ Nastavitelné chování odesílání.

12 multiplexerů (řízení osvětlení)
Multiplexery jsou kombinační moduly, které zajišťují selektivní řízení telegramů. Tuto funkci lze
využít např. pro přepnutí mezi ovládáním jednotlivých místností na jejich společné ovládání
a naopak, např. v konferenčních prostorech s dělícími stěnami.
■ Moduly podporují formáty telegramu: 1-bitový, 2-bitový, 4-bitový, 8-bitový, 2-bytový.
■ Pouze modul A (první objekt multiplexeru) lze použít pro 4-bytový formát telegramu.
■ Předávání/blokování telegramu v jednom nebo obou směrech pomocí řídicího objektu.
■ Nastavitelné chování hradla.
■ Nastavitelné chování řídicího objektu.
■ Povolení/zablokování výstupu pomocí hradlové funkce.
■ Nastavitelné chování odesílání.
■ Nastavitelné zpoždění odesílání.

Přiřazení tlačítek a LED signálek
■ 3 tlačítka a 3 LED signálky na přístroji mohou být libovolně přiřazeny k binárním objektům.
■ Nastavitelné chování každé LED.
■ Nastavitelná funkce každého tlačítka.

Chování po resetu sběrnice
■ Nastavitelné inicializační časové zpoždění přístroje po obnovení sběrnicového napětí.
