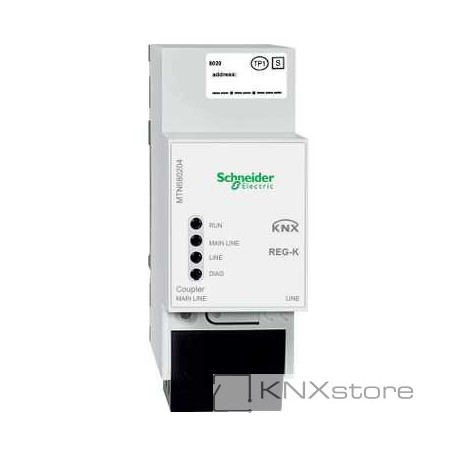

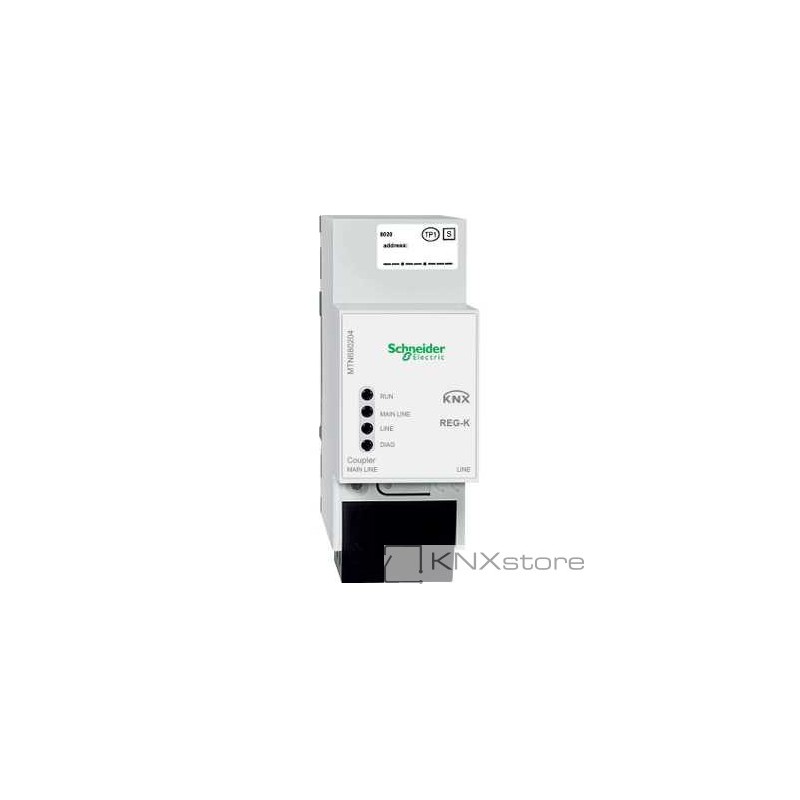

Schneider Electric KNX spojka REG-K

KNX spojka REG-K. Pro logické propojení a elektrickou izolaci sběrnicových linií a oblastí. Pro instalaci na lišty
DIN dle EN 60715. Připojení primární a sekundární linie sběrnice k přístroji je realizováno
pomocí sběrnicových svorek; datová lišta není nutná.

Funkce aplikačního software KNX:

Přístroj lze použít jako páteřní/liniovou spojku nebo
jako opakovač pro vytvoření linií v existujících nebo nových systémech KNX. Výběr mezi
spojkou nebo opakovačem lze provést parametrizací.

Funkce jako spojka

Použití jako páteřní nebo liniové spojky záleží na fyzické adrese. Pro omezení vytížení
sběrnice slouží filtrační funkce (filtrační tabulka). Tato funkce je podporována pro celý rozsah
adresovací oblasti (skupinové adresy 0-31). Přeposílání fyzicky adresovaných telegramů (linie
=> hlavní linie, hlavní linie => linie) lze nastavit parametrizací. Přeposílání skupiny telegramů
(linie => hlavní linie, hlavní linie => linie) lze nastavit parametrizací. Opakování telegramů
v případě chyby přenosu lze nastavit odděleně pro skupinu telegramů, posílání telegramů
a fyzicky adresované telegramy. Potvrzení telegramů pro skupinu telegramů a fyzicky adresované
telegramy lze parametrizovat odděleně.

Funkce jako opakovač

Rozšíření linie až na max. 4 liniové úseky s až 64 přístroji pro každý úsek (včetně liniové
spojky nebo opakovače). Opakování telegramů v případě chyby přenosu lze odděleně
nastavit pro skupinu telegramů, posílání telegramů a fyzicky adresované telegramy.
Opakovače telegramy vždy přeposílají.

Šířka zařízení: 2 moduly = cca 36 mm
Ztrátový tepelný výkon: 0,4 W

Poznámka: Od aplikace 7116/1.1 pro spojku/opakovač, je dostupná filtrační funkce spojky
v plném rozsahu skupinových adres od 0 do 31 (podpora rozšířených skupinových adres).
Tato aplikace vyžaduje ETS 4.1 nebo vyšší.

Obsah balení: 2 sběrnicové svorky.
