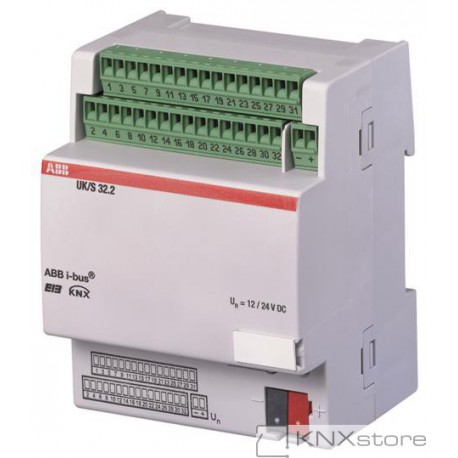

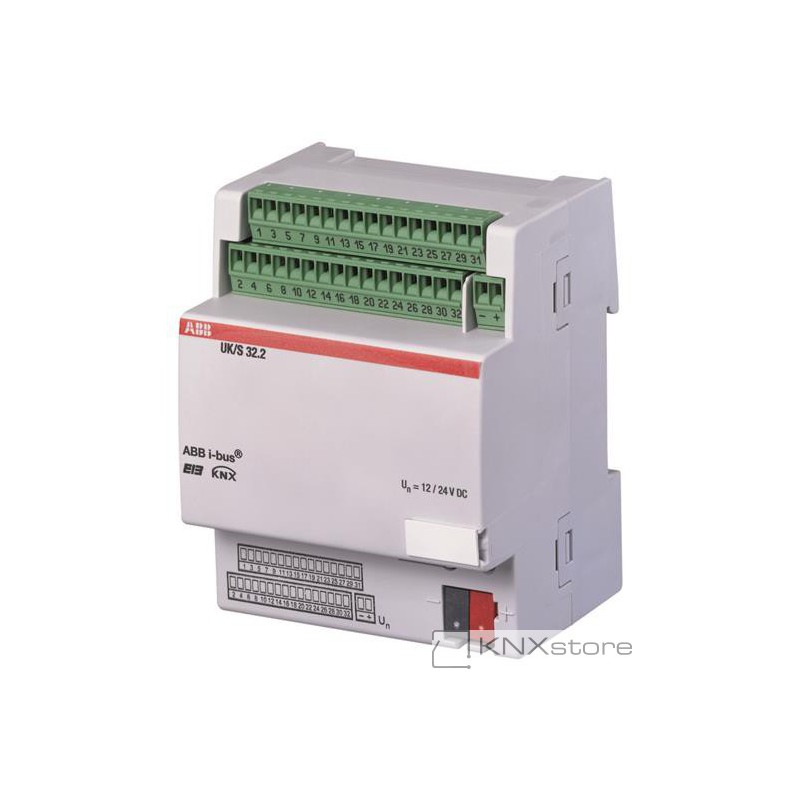

ABB KNX Řadový universální 32cestný vstup/výstup (koncentrátor)

Univerzální vstupní/výstupní koncentrátor obsahuje celkem 32 volně programovatelných kanálů pro plovoucí kontakty nebo indikační svítidla. Ty mohou sloužit např. jako výbava ovládacího a zobrazovacího panelu. Přístroj vyžaduje použití vnějšího pomocného napájení. Každý z kanálů může být samostatně programován jako vstupní nebo jako výstupní. Pokud se používá jako vstupní, zpravidla je k němu připojeno ovládací tlačítko. To potom umožňuje nastavení pro odesílání příkazů pro spínání, stmívání, ovládání žaluzií. Kanály použité jako výstupní mohou být vybaveny spínanými signálními svítidly nebo LED diodami, které mohou svítit v zapnutém nebo invertovaném stavu a nebo mohou blikat.

– Pracovní napětí 21 až 30 V DC, po sběrnici KNX
– Proudový odběr ze sběrnice max. 12 mA
– Pomocné napětí: jmenovité hodnoty 12 nebo 24 V DC
Přípustný rozsah: 10 až 30 V DC
Zvlnění: < 5 %
Ochrana proti přepólování
Proudový odběr přístroje: max. 35 mA
– Leakage loss max. 2,5 W při 24 V DC max. 1,9 W při 12 V DC (při maximální zátěži kanálu)
