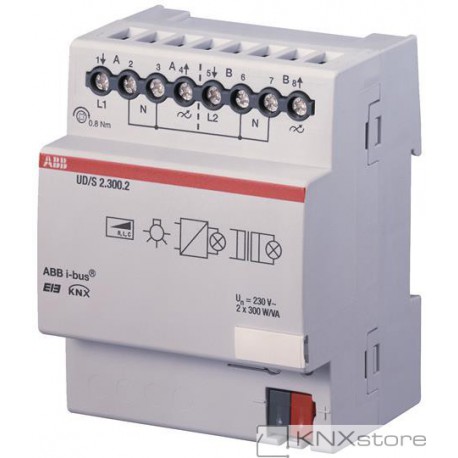

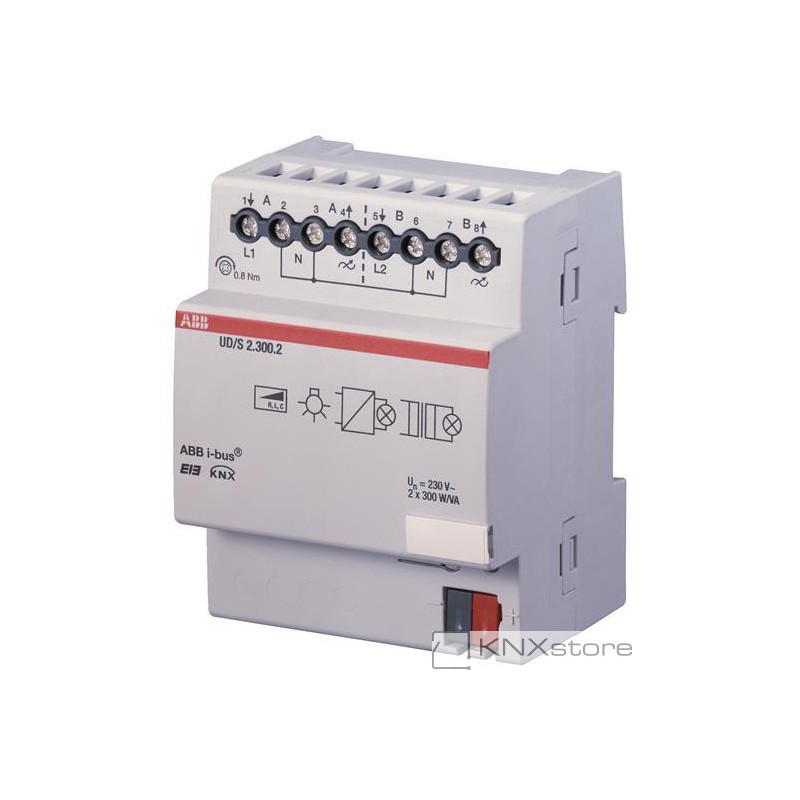

ABB KNX Spínací a stmívací akční člen řadový 2násobný, 300 V.A

Univerzálním stmívacím akčním členem UD/S 2.300.2 lze stmívat dvě skupiny svítidel, každou s příkonem 300 W max. Pokud bude zapojen pouze jeden kanál, připojenou zátěž lze zvýšit až na 500 W. Přípustná minimální zátěž 2 W dovoluje tento přístroj použít k připojení nejrůznějších typů svítidel. Přístroj je vybaven dvěma zcela nezávislými výstupními kanály. Je možné regulovat zátěž tvořenou žárovkami, halogenovými žárovkami 230 V AC nebo vinutými či elektronickými transformátory pro halogenové žárovky na malé napětí. Rozlišení typu zátěže je samočinné a je zabezpečeno přednastavením parametrů. Oba kanály jsou na sobě zcela nezávislé. Pro řízení různých typů zátěží je možné použít různých fázových přívodů. To je doporučeno při připojování transformátorů pro řízení halogenových žárovek malého napětí.

Pracovní napětí po sběrnici ABB i-bus®KNX/EIB
Dva zatěžovací obvody, stmívatelné
Přípustné zatížení 300 W / V.A, 500 W max. pokud je v činnosti pouze jeden kanál
Minimální zátěž 2 W
Rozsah pracovních teplot: -5°C až 45°C
Max. výkonová ztráta 4,5 W (při jmenovité zátiži)
Šroubové svorky: Utahovací moment: 0.8 N.m
Průřez připojovaných vodičů: Ohebné vodiče: 0,2 až 4 mm², 2 x (0,2 až 2,5 mm²),
Tuhé vodiče: 0,2 až 6 mm², 2 x (0,2 až 4 mm²)
Stupeň krytí IP 20 podle ČSN EN 60529
Třída bezpečnosti II, podle ČSN EN 61140
Ochrana přístroje: Ochrana proti přetížení a zkratu
