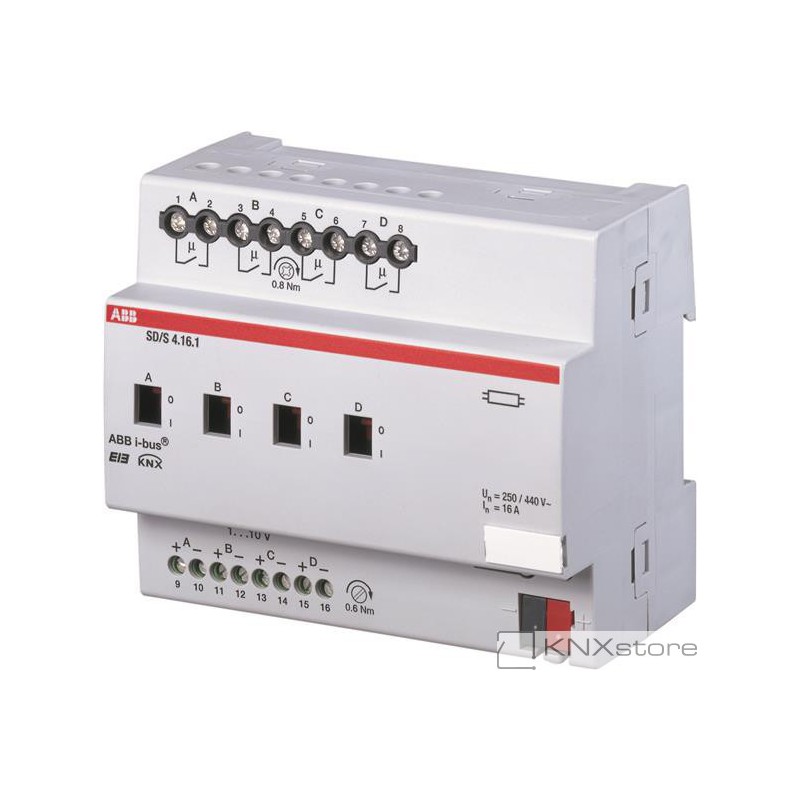

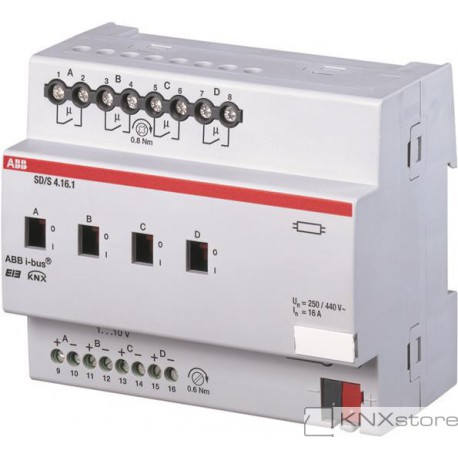

ABB KNX Spínací a stmívací akční člen řadový, 16 A, 4násobný

2, 4 a 8-pólové spínací a stmívací akční členy jsou modulárními přístroji do rozváděčů. Zabezpečují ve 2, 4 nebo 8 kanálech řídicí výstupní napětí 1 až 10 V pro stmívatelné elektronické předřadníky nebo elektronické transformátory. Každý kanál je opatřen bezpotenciálovým kontaktem pro přímé spínání zátěže. Spínací kontakt je mechanicky propojen s ukazatelem polohy. Spínání a stmívání je zabezpečeno ve vzájemně nezávislých kanálech v systémové instalaci ABB ibus®KNX/EIB. Vícenásobné elektronické stmívatelné předřadníky smí být připojeny ke společnému kanálu. Počet těchto předřadníků je omezen jejich spínacím a řídicím příkonem. Nepoužije-li se spínání zátěže, počet předřadníků závisí na možném zatížení výstupů řídicího napětí 1 až 10 V. Přístroje jsou napájeny ze sběrnice KNX/EIB a nevyžadují žádné další přídavné napájení.

Napájecí napětí z ABB i-bus®KNX/EIB (21...30 V DC)
Svorky: šroubové
V obvodu zátěže:
Utahovací moment 0,8 Nm 0,2... 4 mm
2 laněný vodič 0,2... 6 mm
2 tuhý vodič Vodiče s koncovkami/plastovými koncovkami 0,25…2,5 / 0,25…4 mm2
Svorky vc řídicím obvodu:
Utahovací moment 0,6 Nm 0,2... 2,5 mm 2 laněný vodič 0,2... 4 mm 2 tuhý vodič
Vodiče s koncovkami/plastovými koncovkami 0,25…2,5 / 0,25…1,5 mm2

Připojení sběrnice KNX/EIB- bezšroubová svorkovnice
Výkonové výstupy 2, 4 nebo 8 bezpotenciálových kontaktů
Spínané napětí 250/440 VAC, 50/60Hz
Spínací schopnost 16A (AC1), ČSN EN 60947-4 odpovídá pro 10AX,
ČSN EN 60669 odpovídá kapacitní zátěži max. 70μF (16A), 140μF (10A)
ČSN EN 60669 odpovídá zářivkové zátěži 2300 W (nekompenzované) Spínací špička 400A (150μs) / 320A (250μs) / 200A (600μs)
Řídicí výstupy 2, 4 nebo 8, 1…10V
Jmenovitá zátěž 100 mA na řídicí výstup
Stupeň krytí IP20, podle ČSN EN 60529
Stupeň ochrany II, odpovídá ČSN EN 61140
