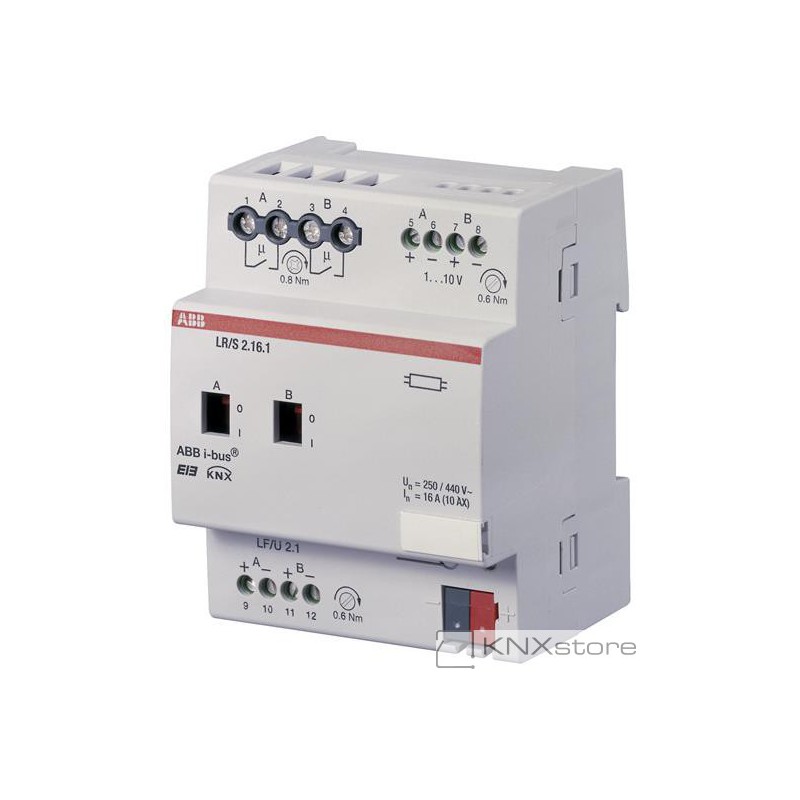

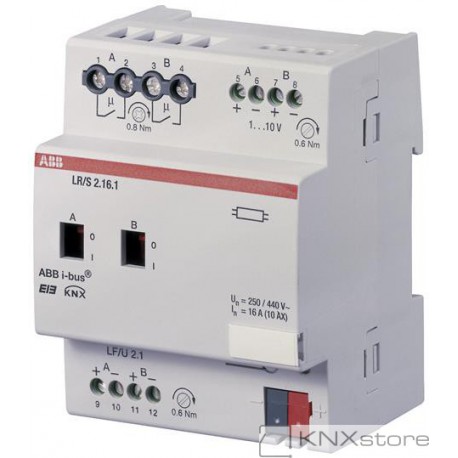

ABB KNX Řadový regulátor osvětlení 2násobný

2 a 4 násobný regulátor osvětlení LR/S x.16.1 (x=2 a 4) je modulárním přístrojem. V kombinaci s elektronickými předřadníky 1až 10V lze regulátor použít pro spínání a stmívání světelných obvodů prostřednictvím ABB i-bus® KNX/EIB. Přístroj LR/S má 2 nebo 4 nezávislé kanály. Každý kanál je vybaven jedním plovoucím reléovým kontaktem pro spínání zátěže. V kombinaci se snímačem osvětlení LF/U 2.1, lze přístroj využít jako regulátor na stálou osvětlenost. K LR/S lze připojit až 2 nebo 4 snímače osvětlení. Stmívací telegramy se převádí na signály 0 až 10V, odpovídající úrovni osvětlení 0 až100%. Přístroje LR/S pracují pasivně – výstupy 1 až 10V pracují jako proměnné odpory, přičemž připojené elektronické předřadníky je napájí. Přístroje LR/S nevyžadují žádné přídavné napájení, kromě napájení po sběrnici KNX. Nastavení regulátorů osvětlení je individuální pro každý z kanálů anebo lze nastavit kombinaci master-slave. Snímač osvětlení je použit pro měření osvětlení v místnosti. Snímač osvětlení musí být namontován do běžné elektroinstalační krabice ve stropě, s upevněním jejího víčka dvěma šrouby. S regulátorem osvětlení je připojen dvoužilovým vedením, stejným sběrnicový kabel KNX (YCYM nebo J-Y(ST)Y).

Řídicí výstupy: 2 nabo 4, pasivní 1až10V
Jmenovité zatížení řídicího výstupu:100 mA
Délka řídicího vedení 100 m max. (1,5 mm2), 70 m (0,8 mm2)
Délka vedení ke snímači 100 m.
Pracovní rozsah řízení: typicky 500 Lx (detaily v manuálu)
Stupeň krytí IP20, dle ČSN EN 60529
Třída ochrany II, dle ČSN EN 61140
Třída přepětí III, dle ČSN EN 60664-1
Stupeň znečištění 2, dle ČSN EN 60664-1
Pracovní teploty -5° C až + 45° C, při skladování -25°C až +55° C, při dopravě : -25°C až + 75° C
Vlhkost max. 93%, bez kondenzace

Nutno doplnit o: LF/U2.1
