ABB KNX Řadová hotelová řídicí jednotka Premium

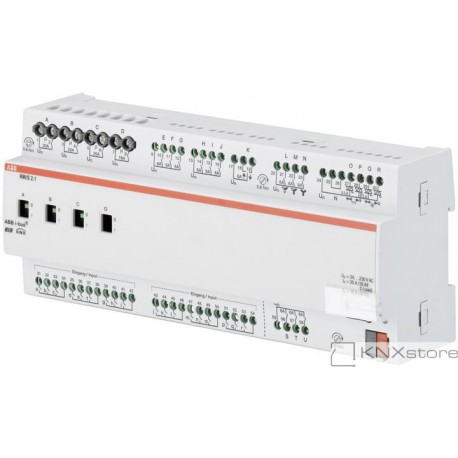

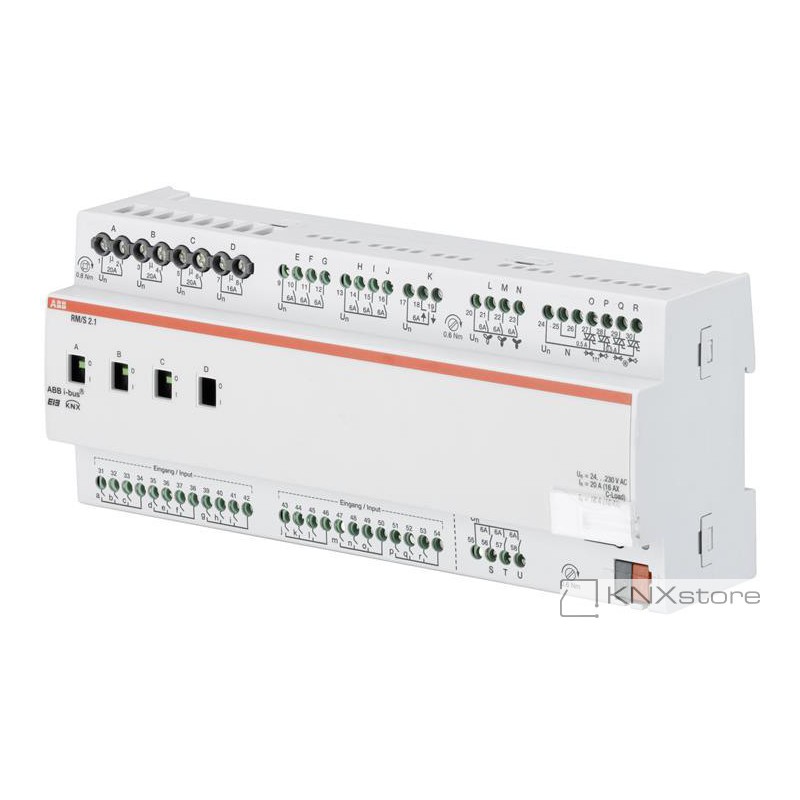

Přístroj Room Master Premium je modulárním přístrojem pro montáž na nosnou lištu. V rozváděči zabírá prostor o šířce 12 M (1M = 18 mm). Výstupy A, B a C jsou pro ovládání zásuvkových okruhů, osoušeče v koupelně a přídavného elektrického topení. Třístupňový ventilátor fan-coilu je řízen výstupy L, M a N. Přístroj RM/S 2.1 je vybaven dvěma elektronickými výstupy (O-P a Q-R) pro řízení motorických nebo elektrotepelných hlavic ventilů topení a chlazení. Dalších devět výstupů je pro přímé ovládání světelných okruhů, jako postranních lampiček u postele, svítidel v koupelně, osvětlení na chodbičce nebo v pokoji. Přepínací kontakt je určen pro ovládání okenní žaluzie nebo rolety. Kromě toho přístroj obsahuje 18 binárních vstupů v šesti skupinách. Jsou určeny pro připojení klasických tlačítkových ovladačů a mohou být určeny pro spínání svítidel, přídavného topení, žaluzie, ale také pro odesílání nouzového signálu anebo pro centrální funkce.

Napájení po sběrnici ABB i-bus®KNX/EIB: 21 až 30 V DC
Odběr proudu (po sběrnici): 24 mA
Spotřeba po sběrnici: 500 mW
Šroubové svorky se šrouby s hlavou s přímou drážkou, 0,2 až 2,5 mm2 pro laněné vodiče, 0,2 až 4 mm2 pro tuhé vodiče
Vodiče s lisovanými návlačkami: 0,25 až 2,5 mm2 nebo 0,25 až 1,5 mm2 (pro izolované návlačky)
Utahovací moment: max. 0,6 N.m
Připojení sběrnice KNX/EIB: bezšroubová sběrnicová svorkovnice
Spotřeba přístroje: 7,65 W

lze doplnit o: PS 1/4/6 - KNX, či 6138/11-83-500
