ABB Řadový kontrolér osvětlení KNX/DALI

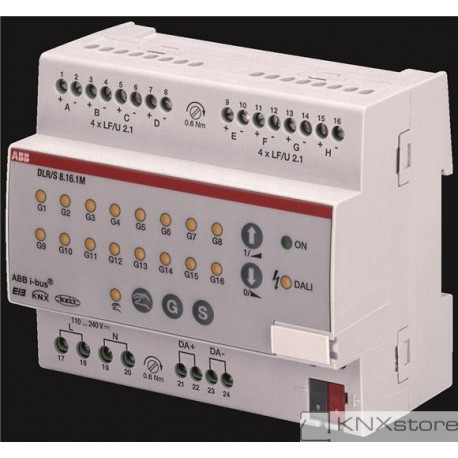

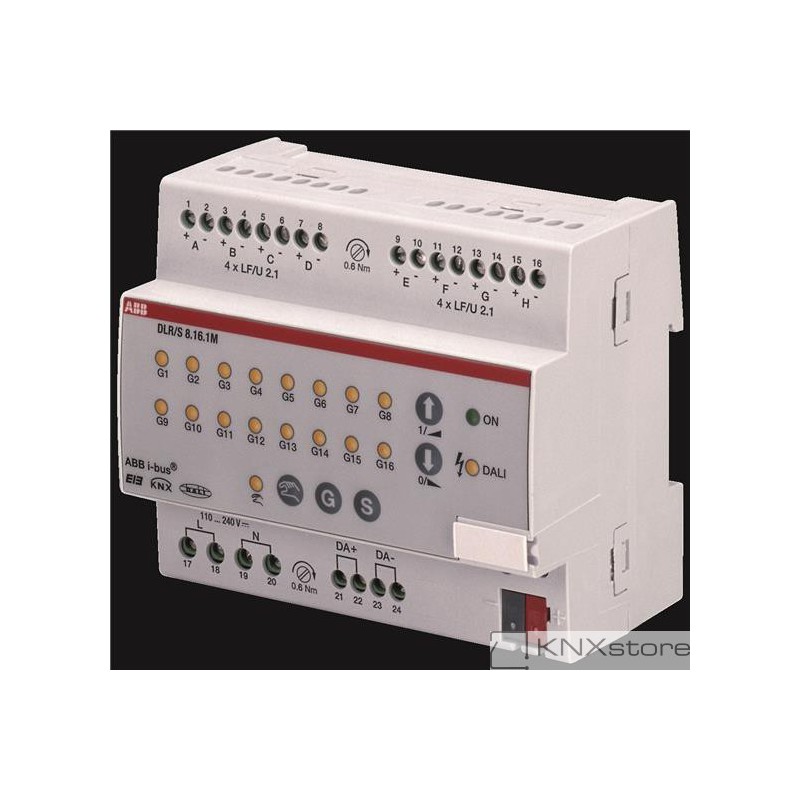

Kontrolér osvětlení KNX/DALI typu DLR/S 8.16.1M je modulární přístroj na nosnou lištu do rozváděčů. Je určen pro řízení provozu přístrojů vybavených DALI rozhraním, jako jsou elektronické předřadníky, měniče pro LED, stmívače apod. K DALI výstupu lze připojit nejvýše 64 DALI prvků. Přiřazení jednotlivých DALI členů nevýše do 16 skupin svítidel je zajištěno programovacím nástrojem. Každá skupina svítidel může být monitorována a adresována prostřednictvím KNX. Společně se snímači osvětlení LF/U 2.1, které měří intenzitu osvětlení v místnostech, DLR/S může bát použit pro řízení na stálou osvětlenost. K DLR/S lze připojit maximálně 8 těchto snímačů osvětlení. S těmito snímači osvětlení lze vytvořit až 8 nezávislých světelných okruhů (skupin svítidel). Nastavení každého z řídicích okruhů může být individuální anebo jako kombinace master-slave. Snímač osvětlení se montuje do stropu do běžné zapuštěné elektroinstalační krabice opatřené šrouby připevněným víčkem.

Snímač osvětlení LF/U 2.1 vodiče se zpevňovacími izolačními návlačkami 0,25…2,5 / 0,25…1,5 mm2
Utahovací moment: 0.6 N.m
Počet vstupů snímačů osvětlení: 8 Délka připojovacího vedení ke snímači 100 m max., typ kabelu: YCYM nebo JY(ST)Y (SELV) – plášť v jiné barvě, než u KNX sběrnicového kabelu.
Pracovní rozsah řízení: Optimalizovanýk vhodnému typu Control 500 LUX (viz manuál)
Stupeň krytí IP20, podle ČSN EN 60529
Třída ochrany II, podle ČSN EN 61140

Lze kombinovat s: LF/U 2.1
