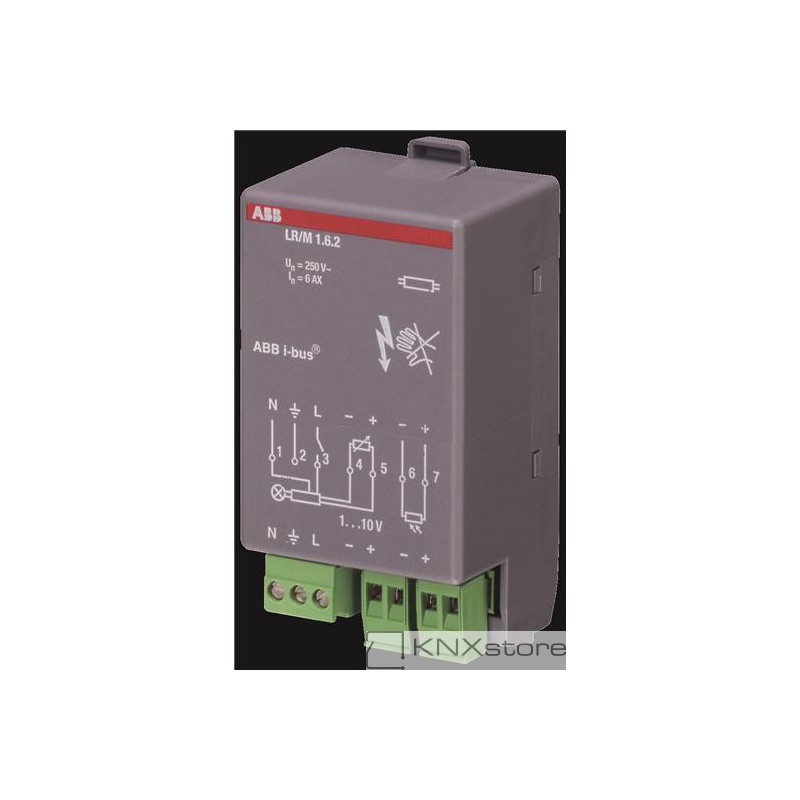

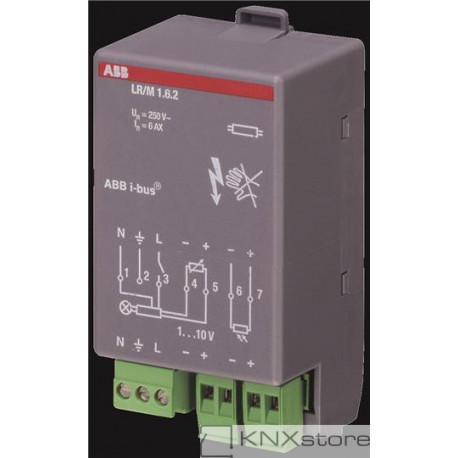

ABB Modul řízení na stálou osvětlenost, 1násobný 6A

Modul 1násobného regulátoru osvětlení může pracovat v kterékoli ze zásuvných částí lokální řídicí jednotky. Pro spínání a stmívání elektronických předřadníků 1 až 10 V DC pro řízení osvětlení na stálou osvětlenost, např. v kancelářích. Přístroj je vybaven výstupem pro stmívání skupiny svítidel a reléovým výstupem pro spínání. Pro regulaci na stálou osvětlenost přístroj využívá měření aktuálního jasu externím snímačem osvětlenosti. V případě potřeby lze využít ještě dalších dvou snímačů jasu, předávajících svoje údaje po sběrnici. Vstupní napětí a vnitřní spotřeba je odvozena od napájení lokální řídicí jednotky RC/A 8.2 nebo RC/A 4.2.

Napájecí napětí je odvozeno od napájení lokální řídicí jednotky RC/A 8.2 nebo RC/A 4.2
Napájecí napětí 90 ….264 V
Výkonový výstup: 1 reléový
Spínací schopnost: 10 A/ AC1
Řídicí výstup: 1 pasivní, 0 až 10 V DC pro elektronické stmívatelné předřadníky.
Maximální řídicí proud: 30 mA
Maximální délka vedení: 100 m
Vstup pro snímač jasu: 1, pro snímač LF/U 2.1
Rozsah řízení jasu: 200 až 1200 Lx
Další výstupy: 1 svorkovnice pro připojení ochranného vodiče
Připojení: násuvnou, šroubovou svorkovnicí
Maximální spotřeba: 1,5 W
Stupeň krytí: IP20 podle ČSN EN 60 529
Třída ochrany: II

Nutno doplnit o: RC/A 8.2 nebo RC/A 4.2
