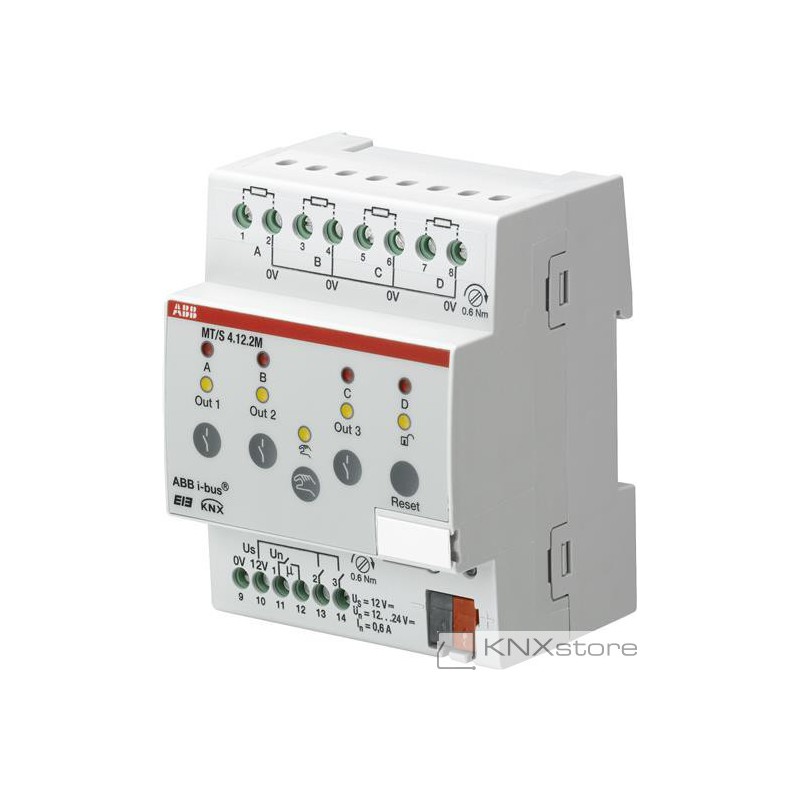

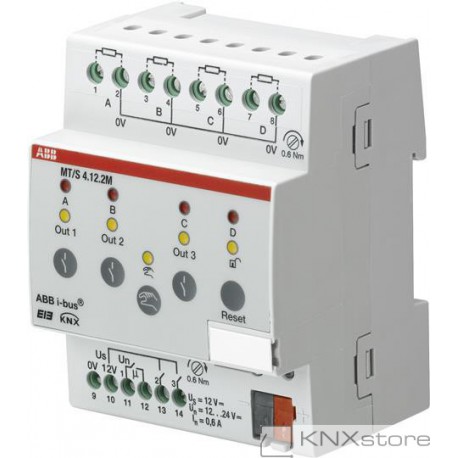

ABB KNX Zabezpečovací terminál 4násobný, 12 V DC

Snímač skupinových hlášení slouží jako rozhraní pro připojení zabezpečovacích snímač do instalace ABB i-bus® KNX. Zařízení má 4 nebo 8 výstup tzv. skupin. Používá se pro připojení pasivních snímač (např. okenních kontakt) k instalaci ABB ibus® KNX anebo také pro připojení bezpotenciálových kontakt v aplikacích s požadovaným vyšším zabezpečením. Je možné ho použít jak samostatně s vlastní zabezpečovací logikou tak v kombinaci se zabezpečovací ústřednou a nebo jako rozhraní mezi zabezpečovacím systémem a systémem ABB i-bus® KNX

Napájení: po sběrnici ABB i-bus ® KNX (21 až 30 V DC)
Proudový odběr ze sběrnice KNX < 6 mA
Pomocné napětí: 12 V DC ± 1,6 V, SELV
Vstupy
Napětí naprázdno: 12 V DC
Zkratový proud: 6 mA
Přípustná impedance kabelu: max. 200
Výstupy Typ: monostabilní relé
Zkratový proud: 0,6 A
Jmenovité napětí: 12 - 24 V DC (relé 1), 12 V DC (relé 2 a 3)
Připojení: šroubovými svorkami
Stupeň krytí IP20 podle SN EN 60 529
Třída ochrany II podle SN EN 61 140

Nutno doplnit o: NT/S 12.1600
