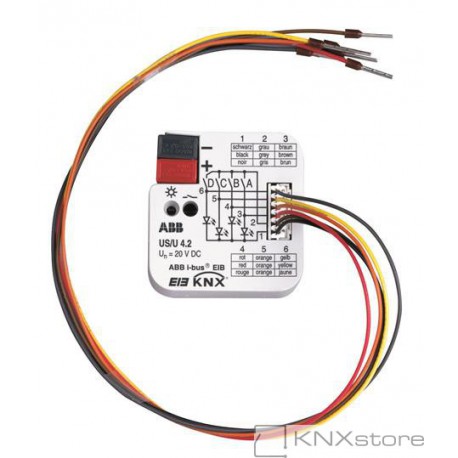

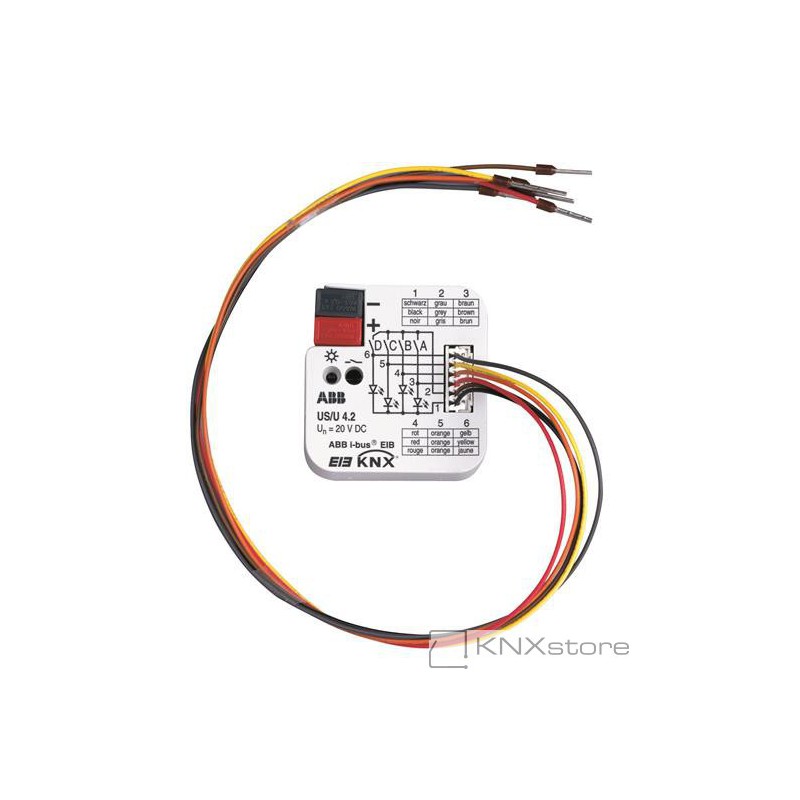

ABB KNX 4násobné univerzální rozhraní pro zapuštěnou montáž

4kanálové univerzální rozhraní lze v softwaru ETS parametrizovat jako
vstup nebo jako výstup.
K univerzálnímu rozhraní lze připojit klasické tlačítkové ovládače nebo
spínače anebo jakékoliv jiné bezpotenciálové kontakty jako vstupní zařízení
anebo diody LED či elektronické relé ER/U 1.1 jako výstupní zařízení.
Připojovací vodiče lze prodloužit nejvýše na 10 m.
Dotazovací napětí pro kontakty i výstupní napětí pro diody LED
je generováno rozhraním, potřebné předřadné odpory jsou integrovány
v přístroji.
Připojení ke sběrnici KNX: přiloženou sběrnicovou svorkovnicí

Technické data

Dotazovací napětí (nejvýše pro 4 vstupy): 20 V
Výstupní napětí (nejvýše pro 4 výstupy): 5 V
Jmenovitý proud výstupu: 2 mA
Stupeň krytí: IP 20
Rozsah pracovních teplot: –25 °C až +60 °C
Rozměry: 39 x 40 x 12 mm

Lze kombinovat s: ER/U 1.1
