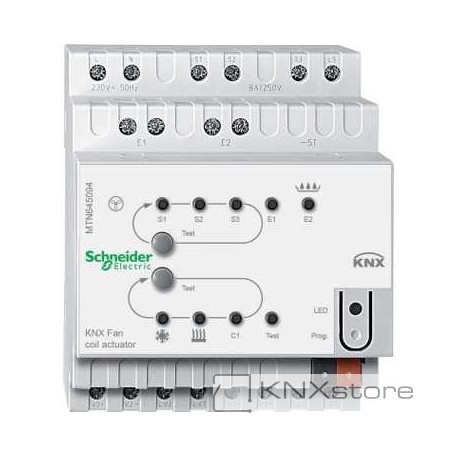

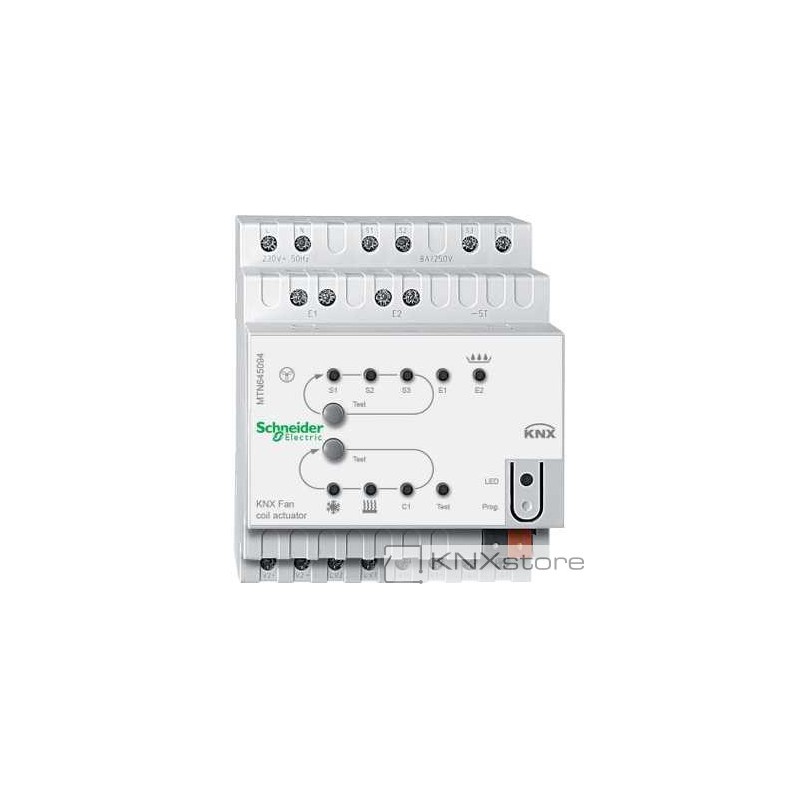

Schneider Electric KNX akční člen pro Fan Coil REG-K

KNX akční člen pro Fan Coil REG-K pro řízení vytápění, ventilace a klimatizace. Pro řízení konvektorů s ventilátorem s až třemi
rychlostmi, dále pro řízení tříbodových elektromotorických pohonů (spojitá/pulsní šířková
modulace) nebo dvoubodových elektrotermických pohonů. Akční člen podporuje dvoutrubkové
a čtyřtrubkové systémy. Dva bezpotenciálové binární vstupy pro např. okenní kontakt a hladinový
kontakt nádrže kondenzátu. Připojení jednorychlostních až trojrychlostních ventilátorů.
Pro provoz akčního členu pro fan-coil lze použít tlačítkový panel plus s regulátorem teploty
místnosti nebo regulátor teploty místnosti s displejem.
S integrovanou sběrnicovou spojkou. Pro instalaci na lišty DIN EN 60715. Sběrnice je
připojena pomocí sběrnicové svorky; datová lišta není nutná.

Funkce softwaru KNX:

Řízení ventilátoru:
V automatickém režimu jsou rychlosti ventilátoru řízeny v závislosti na regulační hodnotě
multifunkčního tlačítkového panelu. Tři rychlosti ventilátoru a automatický režim lze přepínat
pomocí telegramu KNX/EIB. Ventilátor lze ovládat buď přímo, nebo pomocí vhodných akčních
členů. Informace o rychlosti ventilátoru je možná pomocí příslušných objektů stavové zpětné
vazby, např. stavová LED tlačítka. Rychlost ventilátoru, stejně jako automatický stav „(Auto)“
lze zobrazit na displeji tlačítkového panelu plus s regulátorem teploty místnosti nebo regulátoru
teploty místnosti s displejem.

Řízení ventilů:
Typ regulátoru: PI regulátor (PWM a spojitý).
Režim regulátoru: vytápění a/nebo chlazení se společnými nebo oddělenými výstupy.
Provozní režimy: provozní režim je volen pomocí tlačítkového panelu plus s regulátorem

Napájecí zdroj: AC 230 V ±10 %, 50/60 Hz
Spotřeba energie: max. 3 VA
Výstupy: 3 bezpotenciálové kontakty (fan-coil), 2 polovodičové spínače (připojení pohonů ventilů)
Spínaný proud pro pohony ventilů: 0,5 A, AC 24V–230 V
Spínaný proud pomocného relé: 16 A
Spínaný proud relé ventilátoru: 8 A
Vstupy: 2, max. délka kabelu 5 m
Provoz: tlačítko pro volbu stupně rychlosti ventilátoru a režimu vytápění/chlazení
Zobrazení: 9 stavových LED
Šířka zařízení: 4 moduly = cca 72 mm
Ztrátový tepelný výkon: 3,4 W

Příslušenství:
Termoelektrický pohon ventilu 230 V, katal. č. MTN639125.
Termoelektrický pohon ventilu 24 V, katal. č. MTN639126.
Tlačítkový panel plus, dvojnásobný, s regulátorem teploty místnosti - System M MTN6212-03.. /-04.., Artec MTN6212-40.. /-41...
Tlačítkový panel plus, čtyřnásobný, s regulátorem teploty místnosti a IČ přijímačem, System M MTN6214-03.. /-04.., Artec MTN6214-40.. /-41...
